1. 구조 공학: 극저온 환경에서의 안정성을 위해 설계
액체 CO2는 저온(-20°C ~ -30°C) 및 고압(2.0 ~ 2.5 MPa)의 까다로운 조건에서 저장됩니다. 당사의 대규모 탱크(일반적으로 50m³ ~ 1000m³, 최대 2000m³의 맞춤형 솔루션 포함)는 견고하고 안정적이며 변형에 강하도록 설계되었습니다.

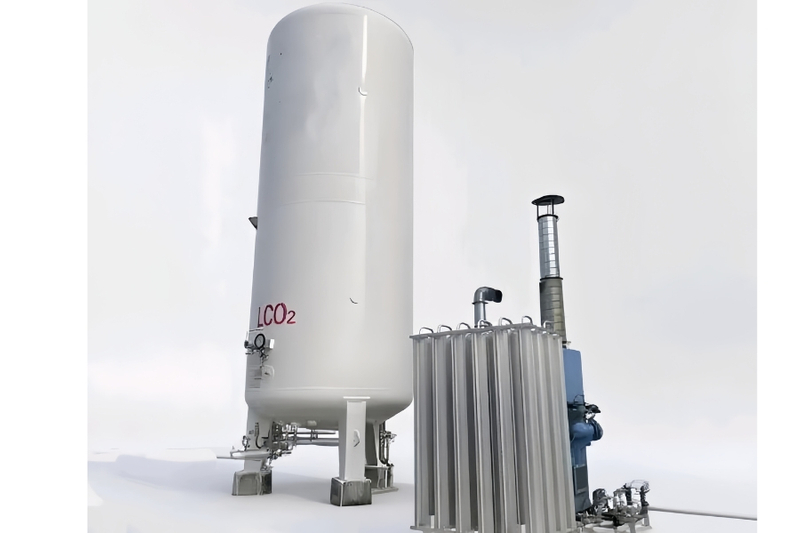

최적화된 수직 원통형 설계:
기본 구조는 저장 용량을 극대화하기 위한 수직 실린더이며, 그 위에는 쉘보다 15~20% 더 두꺼운 접시형 또는 타원형 헤드가 있습니다. 이러한 기하학적 구조는 내부 압력을 고르게 분산시켜 응력 집중과 잠재적인 파손을 방지합니다.
베이스는 콘크리트 기초에 안전하게 고정하기 위한 평평한 바닥이거나 탁월한 응력 분산 및 액체 고임 방지를 위한 접시형 바닥입니다.
저온 강성을 위해 강화됨:
전략적 측면 비율 및 기반:
신중하게 계산된 높이 대 직경 비율(일반적으로 1.5:1 ~ 3:1)은 바람 및 지진 하중에 대한 구조적 안정성과 설치 면적 효율성의 균형을 유지하며 2:1이 일반적으로 최적입니다.
탱크는 습기 차단층과 단열층(예: 폴리우레탄 보드)을 갖춘 철근 콘크리트 주각(두께 ≥1.5m) 위에 놓여 있습니다. 이는 막대한 무게(가득 차면 수백 톤)를 지탱하고 탱크 베이스의 열 손실로 인한 지면 서리 상승을 방지합니다.
2. 재료 과학: 내구성, 안전성, 순도 보장
극저온 취성 및 탄산(CO2가 미량의 수분에 용해될 때 형성됨)으로 인한 부식 가능성을 견디려면 재료 선택이 중요합니다. 당사의 소재는 저온 인성, 고압 강도 및 내식성에 대한 엄격한 요구 사항을 충족합니다.
주요 용기 재료:
304L/316L 저온 스테인레스 스틸: 식품 등급 응용 분야(양조, 식품 보존)를 위한 표준입니다. 낮은 탄소 함량(<0.03%)은 -196°C까지 우수한 인성을 보장하는 동시에 소재는 탄산으로 인한 부식을 방지합니다. 316L은 몰리브덴이 첨가되어 미량 불순물이 포함된 화학 응용 분야에 향상된 내식성을 제공합니다.
16MnDR 저온 압력 용기 강철: 산업용, 비식품 등급 응용 분야(용접, 화학 합성)를 위한 비용 효율적인 선택으로, 스테인리스강에 비해 30-50% 비용 절감 효과를 제공합니다. 높은 인장 강도(≥315MPa 수율)로 -40°C까지 서비스할 수 있는 등급입니다. 내부에 에폭시 수지 코팅을 적용하여 탄산 부식을 방지합니다.
엄격한 테스트: 모든 재료는 안전성을 보장하기 위해 저온 충격 테스트(예: -40°C에서 ≥34J의 샤르피 테스트)와 정수압 테스트(설계 압력의 1.25~1.5배)를 거칩니다.
보조 구성 요소:
씰 및 개스킷: 저온 니트릴 또는 불소 고무로 제작되어 -50°C까지 유연성을 유지하여 경화 및 누출을 방지합니다.
밸브 및 배관: 극저온 등급 스테인리스강 밸브(304L 본체, PTFE 씰)와 이음매 없는 스테인리스강 배관(벽 두께 5mm 이상)을 활용하여 저온에서 구성품 고장을 방지합니다.
3. 첨단 단열 시스템: Boil-Off 최소화 및 효율성 극대화
열 유입을 방지하는 것이 가장 중요합니다. 액체 CO2가 기화되어 급격한 압력 상승과 제품 손실로 이어지기 때문입니다. 당사의 단열 시스템은 매우 낮은 열 누출(일반적으로 0.5W/(m²·K) 이하)을 위해 설계되었습니다.
이중벽 진공 분말 단열재(1차 기술):
구조: 내부 저장 용기는 외부 보호 쉘로 둘러싸여 있습니다. 두 벽 사이의 공간은 고진공(1Pa 이하)으로 진공화되고 펄라이트나 에어로젤과 같은 극저온 절연 분말(열전도율 0.02W/(m·K) 이하)로 채워집니다.
성능: 이 조합은 사실상 대류 및 전도를 통한 열 전달을 제거하여 일일 증발율이 0.3% 이하로 매우 낮습니다.
주요 특징: 유리 섬유 또는 전도성이 낮은 스테인리스 스틸 지지대를 사용하여 내부 벽과 외부 벽 사이의 열교를 최소화합니다. 실외 설치의 경우 외부 쉘은 태양 복사를 반사하기 위해 UV 방지 페인트로 코팅되어 있습니다.
다층 랩 단열재(대체):
4. 포괄적인 안전 시스템: 모든 위험에 대한 다층적 보호
규제된 압력 용기인 당사 탱크에는 과압, 극저온 화상 및 누출로 인한 질식의 위험을 완화하기 위해 다층 안전 아키텍처가 장착되어 있습니다.
과압 보호 시스템:
이중 안전 밸브: 두 개의 평행 안전 밸브가 탱크 상단에 설치됩니다(하나는 활성, 하나는 대기). 설계 압력의 1.05~1.1배에서 자동으로 열리도록 설정되어 있습니다.
파열판: 안전 밸브와 직렬로 설치되어 최종 안전 장치 역할을 합니다. 밸브가 고장나면 디스크가 설계 압력의 1.2~1.3배로 터져 치명적인 용기 고장을 방지합니다.
증기 회수: 배출된 가스는 회수 또는 재액화 시스템으로 배관되어 제품 손실과 고밀도 CO2 가스의 위험한 지면 축적을 방지합니다.
누출 감지 및 위험 완화:
레벨 및 압력 센서: 탱크 상태를 지속적으로 모니터링하여 매개변수가 안전 한계를 초과하는 경우 청각 및 시각적 경보를 발령합니다.
CO2 가스 감지기: 주변 CO2 수준을 모니터링하기 위해 탱크 주변에 설치됩니다(경보 임계값 ≤5000ppm). 작동되면 시스템이 자동으로 환기 팬을 활성화하고 구역 접근을 차단할 수 있습니다.
극저온 위험 경고 : 탱크에는 '저온 위험' 경고가 명확하게 표시되어 있으며 접근 가능한 모든 파이프는 접촉 화상을 방지하기 위해 절연되어 있습니다.
비상 정지(ESD) 시스템:
5. 지능형 자동화 및 제어: 정확성 보장 및 인적 오류 감소
당사의 대규모 탱크는 연중무휴 자율 작동을 위해 설계되었으며 첨단 자동화를 활용하여 안전성과 효율성을 보장합니다.
실시간 원격 모니터링:
고정밀 레이더 레벨 게이지(±10mm), 압력 트랜스미터(±0.01MPa) 및 온도 센서(±0.5°C)는 로컬 PLC 및 원격 SCADA 시스템에 지속적인 데이터 스트림을 제공합니다.
이를 통해 무인 작동이 가능해 직원이 중앙 제어실에서 상태를 모니터링하고, 경보를 수신하고, 비상 시스템을 제어할 수 있습니다.
자동 충전 및 기화:
자동 충전: 시스템은 실시간 레벨 데이터를 기반으로 충전 펌프를 제어하여 탱크 용량이 85-90%에 도달하면 자동으로 프로세스를 중지합니다. 이는 액체 팽창을 위한 안전한 유면 공간을 남깁니다.
필요 시 기화: 기체 공급의 경우 외부 수조 기화기가 시스템에 의해 제어됩니다. 이는 다운스트림 가스 흐름 수요에 맞게 가열을 자동으로 조정하여 압력 변동을 최소화하면서(5% 이하) 안정적인 공급을 보장합니다.
데이터 로깅 및 진단:
6. 애플리케이션별 적응성
당사의 탱크는 다양한 산업의 고유한 요구 사항을 충족하도록 최적화되었습니다.
식품 등급 응용 분야(양조, 식품 가공):
재료: 모든 젖은 표면(내부 탱크, 밸브, 배관)은 304L/316L 스테인리스 스틸로 제작되었으며 식품 접촉 인증(예: FDA, EU 10/2011)을 준수합니다.
위생: 탱크에는 주기적인 살균을 위한 CIP(Clean-In-Place) 포트가 장착되어 있으며, 배관 시스템은 충전 전 질소를 이용한 멸균 퍼지용으로 설계되었습니다.
산업용 등급 응용 분야(화학, 용접):
실외 설치의 경우:
결론
대규모 액체 CO2 저장 탱크는 단순한 용기 그 이상입니다. 이는 로 정의되는 고도로 설계된 시스템입니다 극저온 및 고압 탄력성, 초저 열 손실, 다층 안전 프로토콜 및 완전 자동화 . 소형 탱크와 달리 이 설계는 산업 규모의 신뢰성, 원격 작동성 및 엄격한 규정 준수(예: ASME, PED)를 강조합니다. 이는 까다로운 산업 또는 식품 등급 환경에서 안전하고 안정적이며 효율적인 CO2 공급망을 보장하기 위한 기본 자산입니다.
