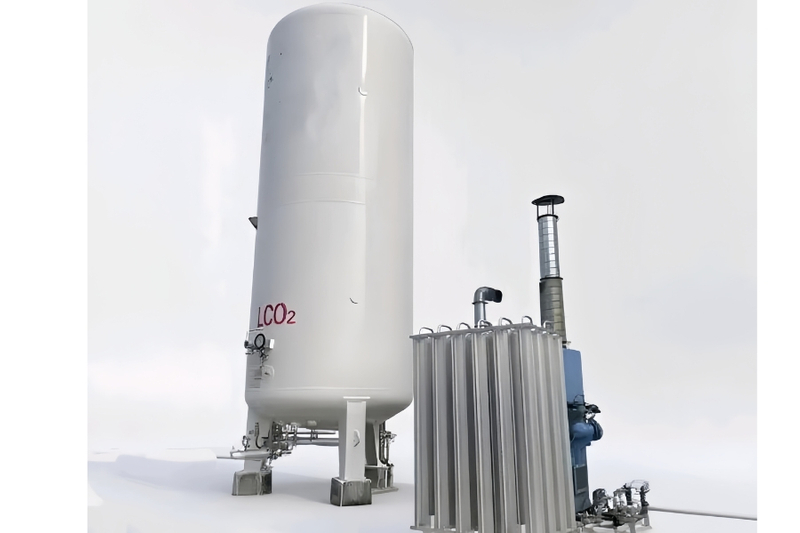

Büyük Ölçekli Sıvı CO₂ Depolama Tankları

1. Yapısal Mühendislik: Kriyojenik Ortamlarda Stabilite için Tasarlandı

Sıvı CO₂, düşük sıcaklık (-20°C ila -30°C) ve yüksek basınç (2,0 ila 2,5 MPa) gibi zorlu koşullar altında depolanır. Büyük ölçekli tanklarımız (tipik olarak 50m³ - 1000m³, 2000m³'e kadar özel çözümlerle) sağlam, sağlam ve deformasyona dayanıklı olacak şekilde tasarlanmıştır.

• Optimize Edilmiş Dikey Silindirik Tasarım:

• Birincil yapı, depolama hacmini en üst düzeye çıkarmak için dikey bir silindirdir ve tepesinde kabuktan %15-20 daha kalın olan bombeli veya eliptik bir başlık bulunur. Bu geometri iç basıncı eşit şekilde dağıtarak stres yoğunlaşmasını ve olası kırılmaları önler.

• Taban ya beton temellere güvenli bir şekilde bağlanmak için düz bir tabandır ya da üstün gerilim dağıtımı ve sıvı birikmesinin önlenmesi için bombeli bir tabandır.

• Düşük Sıcaklıkta Sertlik için Güçlendirilmiş:

• Halka şeklindeki takviye halkaları tankın dışına 1-1,5 m aralıklarla kaynaklanmıştır. Bu halkalar, kriyojenik sıcaklıklarda metalin süneklik kaybını önleyerek tank kabuğunun kendi ağırlığı ve iç basıncı altında şişmesini veya deforme olmasını önler.

• Stratejik En Boy Oranı ve Temel:

• Dikkatlice hesaplanan yükseklik-çap oranı (tipik olarak 1,5:1 ila 3:1), ayak izi verimliliğini rüzgar ve sismik yüklere karşı yapısal stabilite ile dengeler; 2:1 ortak bir optimumdur.

• Tanklar, nem bariyeri ve yalıtım katmanı (örneğin poliüretan levha) içeren betonarme bir kaide (≥1,5 m kalınlık) üzerinde durur. Bu, muazzam ağırlığı (dolu olduğunda yüzlerce ton) destekler ve tank tabanındaki ısı kaybının neden olduğu zemin donma kabarmasını önler.

2. Malzeme Bilimi: Dayanıklılığın, Güvenliğin ve Saflığın Sağlanması

Malzeme seçimi, kriyojenik gevrekleşmeye ve karbonik asitten kaynaklanan potansiyel korozyona (CO₂ eser nemde çözündüğünde oluşur) dayanmak açısından kritik öneme sahiptir. Malzemelerimiz düşük sıcaklıkta dayanıklılık, yüksek basınç dayanımı ve korozyon direncine ilişkin sıkı gereklilikleri karşılamaktadır.

• Birincil Kap Malzemeleri:

• 304L/316L Düşük Sıcaklık Paslanmaz Çelik: Gıdaya uygun uygulamalar (bira yapımı, gıda koruma) standardı. Düşük karbon içeriği (≤%0,03) -196°C'ye kadar mükemmel dayanıklılık sağlarken malzeme karbonik asitten kaynaklanan korozyona karşı dayanıklıdır. 316L, eklenen molibden ile eser miktarda safsızlık içeren kimyasal uygulamalar için gelişmiş korozyon direnci sunar.

• 16MnDR Düşük Sıcaklık Basınçlı Kap Çeliği: Paslanmaz çeliğe göre %30-50 maliyet tasarrufu sunan, endüstriyel, gıda sınıfı olmayan uygulamalar (kaynak, kimyasal sentez) için uygun maliyetli bir seçim. Yüksek çekme mukavemeti (≥315 MPa verim) ile -40°C'ye kadar hizmet için derecelendirilmiştir. Karbonik asit korozyonunu önlemek için dahili bir epoksi reçine kaplama uygulanır.

• Zorlu Testler: Güvenliği garanti etmek için tüm malzemeler düşük sıcaklık darbe testine (örneğin, -40°C'de Charpy testi ≥34J) ve hidrostatik basınç testine (tasarım basıncının 1,25-1,5 katı) tabi tutulur.

• Yardımcı Bileşenler:

• Contalar ve Contalar: Sertleşmeyi ve sızıntıyı önlemek için -50°C'ye kadar esnek kalabilen, düşük sıcaklıkta nitril veya floro kauçuktan üretilmiştir.

• Valfler ve Borular: Düşük sıcaklıklarda bileşen arızasını önlemek için kriyojenik sınıf paslanmaz çelik valfler (304L gövdeler, PTFE contalar) ve dikişsiz paslanmaz çelik borular (≥5mm duvar kalınlığı) kullanın.

3. Gelişmiş Yalıtım Sistemleri: Kaynamayı En Aza İndirme ve Verimliliği En Üst Düzeye Çıkarma

Isı girişinin önlenmesi çok önemlidir çünkü sıvı CO₂'nin buharlaşmasına neden olarak hızlı basınç artışlarına ve ürün kaybına neden olur. Yalıtım sistemlerimiz ultra düşük ısı sızıntısı (tipik olarak ≤0,5 W/(m²·K)) için tasarlanmıştır.

• Çift Duvarlı Vakum Tozu Yalıtımı (Birincil Teknoloji):

• Yapı: İç depolama kabı bir dış koruyucu kabuk ile çevrelenmiştir. İki duvar arasındaki boşluk yüksek bir vakuma (≤1 Pa) boşaltılır ve perlit veya aerojel gibi kriyojenik bir yalıtım tozuyla doldurulur (ısı iletkenliği ≤0,02 W/(m·K)).

• Performans: Bu kombinasyon, konveksiyon ve iletim yoluyla ısı transferini neredeyse tamamen ortadan kaldırır ve bunun sonucunda, ≤%0,3 gibi son derece düşük bir günlük kaynama oranı elde edilir.

• Temel Özellikler: İç ve dış duvarlar arasındaki ısı köprülerini en aza indirmek için fiberglas veya düşük iletkenlikli paslanmaz çelik destekler kullanılır. Dış mekan kurulumlarında dış kabuk, güneş ışınımını yansıtacak şekilde UV'ye dayanıklı bir boya ile kaplanır.

• Çok Katmanlı Sargı Yalıtımı (Alternatif):

• Yapısı: İç kap, 10-20 kat yansıtıcı malzeme (örneğin alüminyum folyo) ve yalıtım kumaşı (örneğin cam elyafı) ile sarılır, daha sonra kalın (100-150 mm) bir poliüretan köpük tabakası ve koruyucu bir dış kılıfla kaplanır.

• Uygulama: İç mekan uygulamalarına uygun veya biraz daha yüksek bir kaynama oranının (günde ≤%0,8) kabul edilebilir olduğu yerlerde uygun, daha uygun maliyetli bir çözüm (vakum tozundan %20-30 daha az).

4. Kapsamlı Güvenlik Sistemleri: Tüm Risklere Karşı Çok Katmanlı Koruma

Düzenlenmiş basınçlı kaplar olarak tanklarımız, aşırı basınç, kriyojenik yanıklar ve sızıntılardan kaynaklanan boğulma risklerini azaltmak için çok katmanlı bir güvenlik mimarisiyle donatılmıştır.

• Aşırı Basınç Koruma Sistemi:

• Çift Emniyet Valfleri: Tankın üstüne iki paralel emniyet valfi monte edilmiştir (biri aktif, biri yedek). Tasarım basıncının 1,05-1,1 katı oranında otomatik olarak açılacak şekilde ayarlanmıştır.

• Patlama Diski: Emniyet valfleriyle seri olarak monte edilen bu disk, son bir arıza güvenliği görevi görür. Valfler arızalanırsa disk, tasarım basıncının 1,2-1,3 katı basınçta patlayacak ve ciddi tank arızasını önleyecektir.

• Buhar Geri Kazanımı: Havalandırmalı gaz, ürün kaybını ve yoğun CO₂ gazının yer seviyesinde tehlikeli birikimini önlemek için bir geri kazanım veya yeniden sıvılaştırma sistemine borularla bağlanır.

• Sızıntı Tespiti ve Tehlike Azaltma:

• Seviye ve Basınç Sensörleri: Tank durumunu sürekli olarak izler, parametreler güvenli limitleri aşarsa sesli ve görsel alarmları tetikler.

• CO₂ Gaz Dedektörleri: Ortamdaki CO₂ seviyelerini izlemek için tank alanının etrafına monte edilir (alarm eşiği ≤5000 ppm). Tetiklendiğinde sistem, havalandırma fanlarını otomatik olarak etkinleştirir ve alana erişimi kilitleyebilir.

• Kriyojenik Tehlike Uyarıları : Tank, 'Düşük Sıcaklık Tehlikesi' uyarılarıyla açıkça etiketlenmiştir ve erişilebilir tüm borular, temas yanıklarını önlemek için yalıtılmıştır.

• Acil Durum Kapatma (ESD) Sistemi:

• Otomatik Kesme Vanaları: Hem dolum hem de tahliye hatlarına pnömatik veya elektrikli acil kapatma vanaları monte edilir. Bu vanalar aşırı basınç, sızıntı tespiti veya yangın sinyallerine yanıt olarak otomatik olarak kapanarak tankı izole eder ve riski kontrol altına alır.

5. Akıllı Otomasyon ve Kontrol: Hassasiyetin Sağlanması ve İnsan Hatasının Azaltılması

Büyük ölçekli tanklarımız, güvenlik ve verimliliği sağlamak için gelişmiş otomasyondan yararlanarak 7/24 otonom çalışma için tasarlanmıştır.

• Gerçek Zamanlı Uzaktan İzleme:

• Yüksek hassasiyetli radar seviye göstergeleri (±10 mm), basınç vericileri (±0,01 MPa) ve sıcaklık sensörleri (±0,5°C), yerel PLC'ye ve uzak SCADA sistemine sürekli veri akışı sağlar.

• Bu, personelin merkezi bir kontrol odasından durumu izlemesine, alarm almasına ve acil durum sistemlerini kontrol etmesine olanak tanıyarak gözetimsiz çalışmayı mümkün kılar.

• Otomatik Doldurma ve Buharlaştırma:

• Otomatik Dolum: Sistem, dolum pompasını gerçek zamanlı seviye verilerine göre kontrol eder ve tank %85-90 kapasiteye ulaştığında işlemi otomatik olarak durdurur. Bu, sıvının genleşmesi için güvenli bir boşluk alanı bırakır.

• Talep Üzerine Buharlaştırma: Gaz beslemesi için harici bir su banyolu buharlaştırıcı sistem tarafından kontrol edilir. Isıtmayı aşağı yöndeki gaz akışı talebini karşılayacak şekilde otomatik olarak ayarlayarak minimum basınç dalgalanmasıyla (≤%5) istikrarlı bir besleme sağlar.

• Veri Günlüğü ve Teşhis:

• Tüm operasyonel veriler otomatik olarak günlüğe kaydedilir ve en az bir yıl süreyle saklanır; böylece performans analizi ve sorun giderme için eksiksiz bir geçmiş sağlanır.

• Sistem, sensör veya valf arızalarını belirleyip raporlayan, arıza süresini azaltan ve bakımı kolaylaştıran kendi kendine teşhis işlevlerini içerir.

6. Uygulamaya Özel Uyarlanabilirlik

Tanklarımız farklı endüstrilerin farklı gereksinimlerini karşılayacak şekilde optimize edilmiştir.

• Gıdaya Uygun Uygulamalar için (Bira Üretimi, Gıda İşleme):

• Malzemeler: Tüm ıslak yüzeyler (iç tank, vanalar, borular) 304L/316L paslanmaz çelikten yapılmıştır ve gıdayla temas sertifikalarına uygundur (örn. FDA, EU 10/2011).

• Hijyen: Tanklar, periyodik sanitasyon için Yerinde Temizleme (CIP) portlarıyla donatılmıştır ve boru sistemleri, doldurmadan önce nitrojenle steril temizleme için tasarlanmıştır.

• Endüstriyel Sınıf Uygulamalar için (Kimyasallar, Kaynak):

• Malzemeler: Dahili korozyon önleyici kaplamalara sahip, uygun maliyetli 16MnDR çelik kullanılabilir.

• Kirlilik Yönetimi: Birikmiş tortu veya nemin periyodik olarak uzaklaştırılması için tabanda bir karter/tahliye portu bulunur.

• Dış Mekan Kurulumları için:

• Gelişmiş Koruma: Dış kabuk, UV bozulmasına ve korozyona direnmek için hava koşullarına dayanıklı çelikten yapılmıştır. Temel, gelişmiş bir drenaj sistemi içerir ve tank, yıldırımdan korunma sistemi ile donatılmıştır.

• Güçlendirilmiş Yalıtım: Aşırı ortam sıcaklığı dalgalanmalarının etkilerini ortadan kaldırmak için sağlam bir vakumlu toz sistemi standarttır.

Çözüm

Büyük ölçekli bir sıvı CO₂ depolama tankı, basit bir kaptan çok daha fazlasıdır; ile tanımlanan yüksek düzeyde tasarlanmış bir sistemdir kriyojenik ve yüksek basınç direnci, ultra düşük ısı kaybı, çok katmanlı güvenlik protokolleri ve tam otomasyonu . Daha küçük tankların aksine tasarımı, endüstriyel ölçekte güvenilirliği, uzaktan çalıştırılabilirliği ve sıkı mevzuat uyumluluğunu (ör. ASME, PED) vurgular. Zorlu endüstriyel veya gıda sınıfı ortamlarda güvenli, istikrarlı ve verimli bir CO₂ tedarik zinciri sağlamak için temel varlıktır.
