Panimon ulkoasun suunnitteluopas: Kuinka suunnitella tehokas tuotantotyönkulku

Panimolla voi olla erinomaiset laitteet ja se voi silti kamppailla joka päivä huonon layoutin takia. Säiliöt voivat olla hyvin rakennettuja, panimo voi olla oikean kokoinen ja glykolijärjestelmä voi olla teknisesti riittävä, mutta jos tuotantovirta on hankala, panimo tuntuu vaikeammalta toimia kuin sen pitäisi. Henkilökunta hukkaa aikaa, siivous kestää kauemmin, pakkaaminen häiritsee panimoa ja tuleva laajentaminen tulee tarpeettoman kalliiksi.

Siksi panimon layout-suunnittelu ei ole vain rakennuskysymys. Se on tuotantostrategiakysymys. Hyvä asettelu tukee oluen liikkumista panimossa, ihmisten työskentelyä laitteiden ympärillä ja liiketoiminnan kasvua ajan myötä.

Tämä opas selittää, kuinka suunnitellaan tehokas panimotyönkulku raaka-aineen saannista valmiiseen oluen varastointiin. Jos suunnittelet täydellistä laitosta tyhjästä, tämä artikkeli liittyy läheisesti oppaamme kanssa Avaimet käteen -panimoratkaisut: mitä tulee ottaa huomioon, kun suunnittelet panimon täydellistä asennusta. Ja jos olet vielä määrittelemässä laitepakettiasi, artikkelimme aiheesta Mikropanimon perustaminen: Laiteopas 3BBL-10BBL-järjestelmille on hyödyllinen lähtökohta.

Miksi panimon ulkoasulla on enemmän merkitystä kuin monet omistajat odottavat

Ulkoasupäätös ei vaikuta vain avauspäivään. Se vaikuttaa jokaiseen haudutuspäivään sen jälkeen.

Sama laitteisto voi toimia hyvin eri tavalla layoutista riippuen

Hyvin suunniteltu panimoasetelma auttaa parantamaan:

• Materiaalivirtaus

• Työn tehokkuus

• Siivous pääsy

• Turvallisuus

• Pakkauksen tehokkuus

• Huoltopääsy

• Apuohjelman reititys

• Laajentumispotentiaali

Huono layout tekee päinvastoin. Se luo kitkaa. Ja kitka panimossa näkyy yleensä vähiten viehättävällä tavalla: märät letkut väärässä paikassa, trukit taistelevat tilasta, viljapussit tukkivat viemäriä ja panimot kehittävät epäilyttävän henkilökohtaista kaunaa kulmia kohtaan.

Asetteluongelmat Ajan myötä

Pienet tehottomuudet toistuvat joka päivä. Jos henkilöstön täytyy jatkuvasti perääntyä, siirtää tynnyreitä tuotantoalueiden läpi tai kiertää säiliöitä, joihin ei päästä käsiksi, asettelu lisää hitaasti työvoimakustannuksia ja käyttöstressiä. Se, mikä pohjapiirroksen perusteella näyttää hallittavalta, voi tulla käytännössä erittäin kalliiksi.

Aloita prosessivirrasta, ei vain laitteiden sijoittamisesta

Yleinen virhe panimosuunnittelussa on laitteiden järjestäminen sen mukaan, minne ne sopivat fyysisesti, ei sen mukaan, miten niiden pitää toimia.

Ajattele tuotantovaiheita

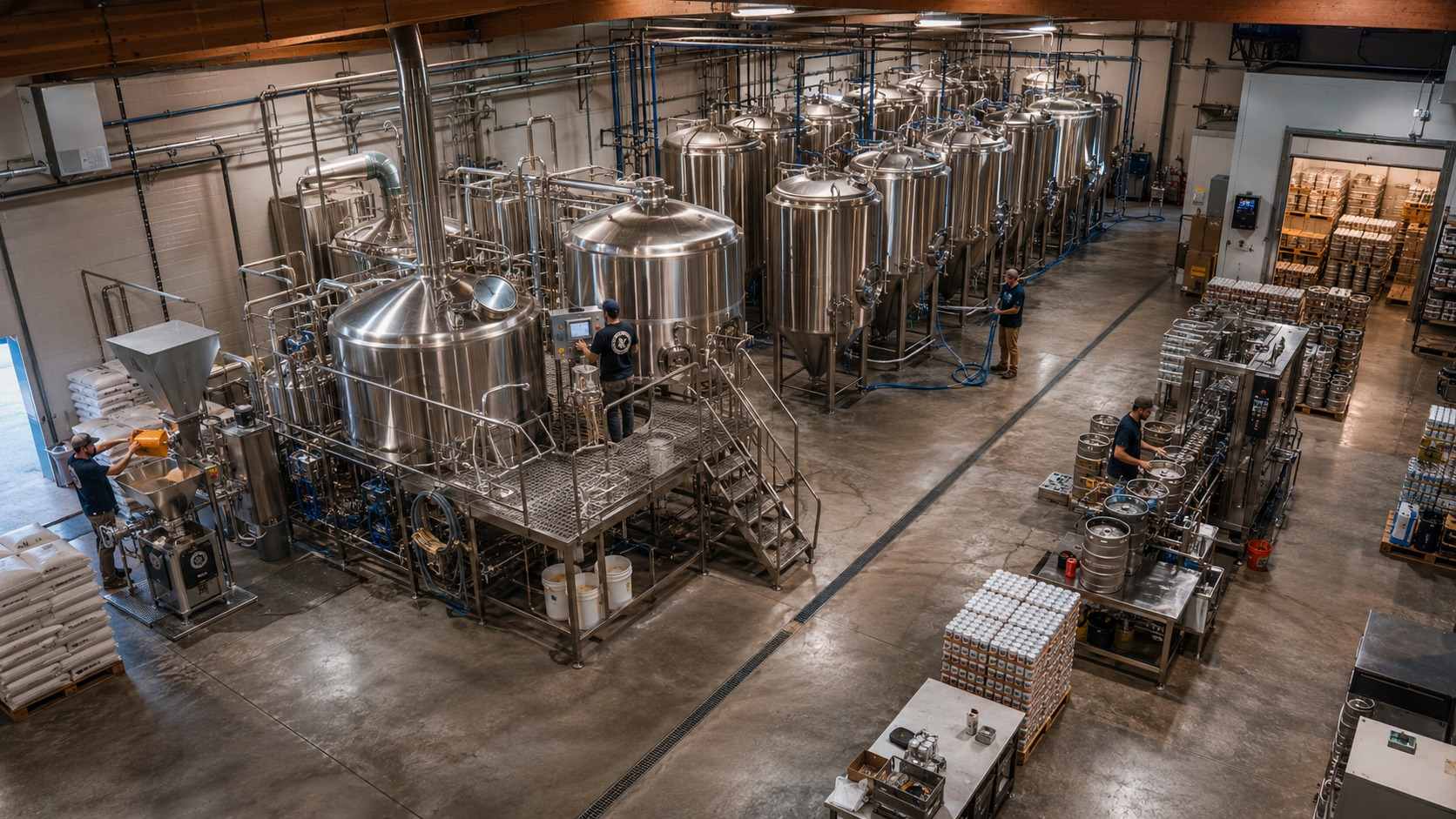

Asettelusi tulee noudattaa luonnollista tuotantojärjestystä:

1. Raaka-aineen vastaanotto

2. Viljan ja ainesosien varastointi

3. Jyrsintä

4. Panimon toiminta

5. vierteen siirto

6. Käyminen ja kellarointi

7. Ilmastointi ja kirkas säiliön käsittely

8. Pakkaus tai tynnyri

9. Kylmäsäilytys ja valmiiden tuotteiden lavastus

10. Kuljetus tai taproom palvelu

Jokaisen vaiheen tulee liittyä loogisesti seuraavaan.

Vähennä perääntymistä aina kun mahdollista

Tehokas panimoasetelma minimoi tarpeettoman liikkeen:

• Maltaat

• Humalat ja lisäaineet

• Hiiva

• Letkut

• Tynnyrit

• Pakattu olut

• Siivousvälineet

• Henkilökunta

Jos tuotteet ja ihmiset kohtaavat jatkuvasti tehottomilla tavoilla, panimo tuntuu ahtaalta, vaikka neliömetrit näyttävät riittävältä.

Panimon keskeiset asetteluvyöhykkeet

Useimmat panimoiden asettelut toimivat parhaiten, kun ne on järjestetty selkeisiin toimintavyöhykkeisiin.

Raaka-aineiden vastaanotto ja varastointi

Tästä tuotanto alkaa, joten sen on toimittava hyvin alusta alkaen.

Mitä tämän alueen pitäisi tukea

Vastaanotto- ja säilytysalueesi saattaa tarvita tilaa:

• Maltaiden toimitus ja varastointi

• Humala kylmävarasto

• Hiivan varastointi

• Panimokemikaalit

• Pakkausmateriaalit

• Pääsy kuormalavoille

• Jätteiden ja käytetyn viljan käsittely

Miksi tämä alue on usein ali suunniteltu

Monet panimot keskittyvät voimakkaasti kiilteisiin tuotantolaitteisiin ja unohtavat, että myös viljasäkit, tölkkilavat ja kemikaalien varastointi tarvitsevat todellista tilaa. Jos vastaanotto on hankalaa, ongelma ulottuu koko työnkulkuun.

Jyrsintä ja jauhatus

Tehdasalueen tulee liittyä tehokkaasti sekä varasto- että panimotoimintoihin.

Tärkeitä ulkoasua koskevia huomioita

Hyvän jauhatusalueen tulisi mahdollistaa:

• Turvallinen viljankäsittely

• Pölynhallinta

• Lyhyt siirtomatka panimoon

• Helppo puhdistaa

• Pääsy tuleviin päivityksiin

Jos mylly on liian kaukana panimosta, viljan käsittelystä tulee tehotonta. Jos se on liian lähellä kaikkea muuta ilman asianmukaista suunnittelua, pöly ja melu voivat aiheuttaa tarpeettomia toimintaongelmia.

Brewhouse-alue

Tämä on yleensä panimon keskipiste ja yksi layout-herkimmistä vyöhykkeistä.

Panimon tilan tarve

Panimotilojesi tulee jättää tilaa:

• Aluksen toiminta

• Pääsy tankkien ja tasojen ympärille

• Grain-in ja käytetyn viljan-out logistiikka

• Vierteen siirron reititys

• Sähköliitännät

• CIP-käyttö

• Huoltopääsy

Tarkka jalanjälki riippuu siitä, käytätkö 2-aluksen, 3-aluksen vai 4-aluksen kokoonpanoa. Jos harkitset edelleen näitä vaihtoehtoja, artikkelimme 2-aluksen vs 3-aluksen vs 4-aluksen panimo: Oikean kokoonpanon löytäminen selittää, kuinka aluksen kokoonpano vaikuttaa tehokkuuteen, monimutkaisuuteen ja tilansuunnitteluun.

Älä suunnittele laitteita yksin

Panimo ei ole vain rypäle säiliöitä. Se on työskentelyalue. Käyttäjät tarvitsevat tilaa liikkua turvallisesti, käsitellä letkuja, valvoa säätimiä, ladata ainesosia ja suorittaa puhdistusta. Tiukat panimoiden asettelut voivat näyttää tehokkailta CAD-piirustuksissa, mutta turhauttavat päivittäisessä käytössä.

Käyminen ja kellarivyöhyke

Monille panimoille kellari on paikka, jossa ulkoasun laatu todella näkyy.

Kellarisuunnittelun pitäisi tukea tuotantorytmiä

Käymisalueesi pitäisi olla helppo hallita:

• Viereen siirto panimosta

• Pääsy fermentaattoriin

• Kuivahyppy ja lisäykset

• Hiivan polkumyynti

• Näytteenotto

• CIP-toiminnot

• Törmäysjäähdytys ja valvonta

• Oluen siirto kirkkaisiin tankkeihin tai pakkauksiin

Tämän alueen pitäisi tuntua järjestäytyneeltä, ei improvisoidulta.

Säiliövälillä on väliä

Fermentaattorit tarvitsevat enemmän kuin vain tarpeeksi tilaa ollakseen olemassa. Ne tarvitsevat tarpeeksi tilaa:

• Turvallinen pääsy kulkureittien ja venttiilien ympärille

• Letkun reititys

• Siivoustoiminta

• Huoltotyöt

• Eristys ja glykoliputkisto pääsy

Tämä on yksi syy, miksi fermentorin suunnittelun ja layout-suunnittelun tulisi tapahtua yhdessä. Artikkelimme Oikean panimofermentaattorin koon valinta tuotantosuunnitelmaasi varten selittää, kuinka kellarin kapasiteettipäätökset vaikuttavat panimon laajempaan työnkulkuun.

Jos tarkastelet itse säiliön ominaisuuksia, Täydellinen opas kartiomaisen fermentorin valintaan: koko, materiaali ja ominaisuudet kattavat laitepuolen yksityiskohtaisemmin.

Glykoli ja hyödyllisyysinfrastruktuuri

Apuohjelmat eivät ehkä ole loistokkaita, mutta asetteluvirheet ovat tunnetusti ärsyttäviä.

Utility Routing vaikuttaa pitkän aikavälin tehokkuuteen

Panimon asettelun tulee ottaa huomioon:

• Glykolilinjat

• Sähköhuolto

• Vesilinjat

• Viemäröinti

• CO2 tai paineilma

• Ilmanvaihto

• Höyry- tai sähkölämmitysinfrastruktuuri

Huono käyttösuunnittelu voi johtaa:

• Pitkät putkistot

• Vaikea huoltoon pääsy

• Lämpöhäviö tai tehottomuus

• Ohjausongelmat

• Myöhemmin kalliimpi laajennus

Glykolisuunnittelun tulisi vastata asettelua

Glykolijäähdyttimen, pumppupaketin ja linjan reitityksellä on merkitystä. Pitkät tai hankalat ajot voivat vaikuttaa suorituskykyyn ja huollettavuuteen. Jos vielä arvioit jäähdytystarvetta, oppaamme Glykolijäähdyttimen koon mitoitus panimon käymisjärjestelmää varten selittää tärkeimmät mitoitusnäkökohdat.

Kirkas säiliö ja pakkausalue

Tällä vyöhykkeellä tuotantovirta alkaa usein törmätä, jos layout-suunnittelu on heikkoa.

Pakkaus tarvitsee hengityshuoneen

Pakkaatpa tynnyreihin, tölkkeihin tai pulloihin, tämän alueen pitäisi tukea:

• Kirkas pääsy säiliöön

• Pakkauslaitteiden toiminta

• Puhdas ja likainen tynnyrierotin

• CO2 pääsy

• Materiaalien ja valmiin tuotteen vaiheistus

• Operaattorin liike

• Puhdistus ja sanitaatio

Pakkausalue, joka estää pääsyn kellariin tai panimohuoneeseen, voi aiheuttaa vakavaa päivittäistä tehottomuutta.

Erota tuotantoliikenne valmiiden tavaroiden liikenteestä

Valmiin oluen liikkeen tulee olla mahdollisimman suoraa. Ihannetapauksessa pakkaus ja kylmäsäilytys yhdistyvät loogisesti, jotta valmis tuote ei liiku takaisin aktiivisten panimoalueiden läpi.

Jos panimosi suunnittelee tölkkiolutta, pakkaamisen työnkulku tulee entistä tärkeämmäksi. Artikkelimme Miksi suoraan tehtaan oluttölkkilinjan toimittajan valitseminen on tärkeää, mikä tarjoaa lisänäkökulmaa pakkausjärjestelmän suunnitteluun.

Kylmäsäilytys ja valmiiden tuotteiden varastointi

Tämä alue on usein aliarvioitu todellisen tuotannon ensimmäiseen viikkoon asti.

Kylmävaraston suunnittelua tulisi harkita

• Pakattu oluen tilavuus

• Tynnyrivarasto

• Taproom palveluvirta

• Lataaminen ja toimitus pääsy

• Lavojen liike

• FIFO-varaston kierto

Jos kylmävarasto on liian kaukana pakkauksesta tai liian pieni normaaleille tuotantosykleille, panimo tuntee olonsa pakotetuksi lähes välittömästi.

Taproom ja asiakasliittymä

Jos panimossasi on hanahuone, ulkoasun tulee tasapainottaa vieraanvaraisuus ja tuotanto.

Taproomin viereisyys voi olla etu

Tuotannon lähellä oleva hanahuone voi luoda:

• Vahvempi asiakaskokemus

• Parempi bränditarina

• Helpompi vetopalvelu

• Visuaalinen yhteys panimoprosessiin

Mutta erolla on silti merkitystä

Hanahuone ei saa häiritä:

• Panimotoiminta

• Trukin liike

• Puhdistustoimenpiteet

• Turvallisuusprotokollat

• Melun ja pölyn hallinta

Hyvin suunniteltu panimo antaa asiakkaille mahdollisuuden nauttia tuotantotunnelmasta ilman, että se on tuotannon este. Viehättävä näkyvyys on hyvä. Asiakkaat vaeltavat letkualueille, vähemmän.

Tärkeimmät työnkulun periaatteet tehokkaille panimoasetelmille

Kun vyöhykkeet on määritelty, todellinen tavoite on saada ne toimimaan sujuvasti yhdessä.

Pidä tuote liikkumassa yhteen yleiseen suuntaan

Puhtaimmat asettelut noudattavat yleensä enimmäkseen lineaarista tai selkeästi kaavoitettua etenemistä seuraavista:

• Raaka-aineiden saanti

• Panimo

• Käyminen

• Pakkaus

• Kylmäsäilytys

• Lähetys tai palvelu

Täydelliset suoraviivaiset asettelut eivät aina ole mahdollisia, mutta mitä lähempänä suunnitelmasi on loogista eteenpäin suuntautuvaa kulkua, sitä parempi.

Minimoi ristikkäinen liikenne

Yritä vähentää päällekkäisyyttä seuraavien välillä:

• Panimo- ja pakkaustoiminta

• Viljankäsittely ja asiakasliikenne

• Likainen tynnyripalautus ja puhdas pakkausvaihe

• Huoltotyöt ja tuotantokulku

Ristiliikenne lisää työaikaa ja turvallisuusriskiä.

Suunnitelma siivous- ja huoltokäyttöön

Jokaisen säiliön, pumpun, venttiiliklusterin ja sähköliitännän tulee olla huollettavissa.

Kysy käytännön kysymyksiä

• Pääseekö henkilökunta turvallisesti käsiksi venttiileihin ja kulkuväyliin?

• Voidaanko letkuja käyttää tukkimatta suuria liikenneteitä?

• Voidaanko laitteita korjata purkamatta puolta huonetta?

• Voiko kellarin puhdistaa tehokkaasti?

Nämä kysymykset eivät ole loistokkaita, mutta niissä hyvät asettelut todistavat itsensä.

Jätä tilaa laajentumiselle

Yksi parhaista ulkoasuvaihtoehdoista on yksinkertaisesti kieltäytyä vangitsemasta itseäsi.

Tulevaisuuden turvaaminen ei tarkoita ylirakentamista

Käytännöllinen laajennuslähtöinen ulkoasu voi sisältää:

• Tilaa lisäfermentoijille

• Käyttökapasiteettikäytävät

• Tilaa suuremmalle pakkauslinjalle

• Kylmähuoneen tuleva laajennus

• Modulaarinen kellarijärjestely

Tämä on erityisen tärkeää panimoissa, jotka aloittavat pienemmillä järjestelmillä ja suunnittelevat kasvua. Meidän oppaamme Mikropanimon perustaminen: Laiteopas 3BBL–10BBL-järjestelmille antaa lisäkontekstia käynnistystason järjestelmien kehittymiseen ajan myötä.

Yleisiä panimoiden asetteluvirheitä

Tietyt asetteluvirheet näkyvät toistuvasti uusissa panimoprojekteissa.

Laitteiden sopivuuden priorisointi työnkulun sijaan

Se, että säiliöt sopivat, ei tarkoita, että panimo toimii.

Tallennustarpeiden aliarviointi

Vilja, kemikaalit, tölkit, laatikot, tynnyrit, työkalut ja varaosat tarvitsevat kaikki tilaa.

Pakkausliikenteen unohtaminen

Pakkaukset luovat koko lattiaan vaikuttavia liike-, lavastus- ja materiaalinkäsittelytarpeita.

Huono viemäröintisuunnittelu

Tyhjennyskaltevuus, letkujen reititys ja pesun käytännöllisyys vaikuttavat kaikki päivittäiseen sanitaatioon.

Ei selkeää laajennuspolkua

Asettelu, jossa ei ole tilaa tuleville säiliöille tai apuohjelmille, tulee usein kalliiksi muokata myöhemmin.

Utility Accessin huomioiminen

Panimo, joka näyttää paperilla puhtaalta, mutta piilottaa kriittiset huoltopisteet säiliöiden taakse, pyytää tulevaisuutta.

Esimerkki käytännöllisestä panimon asettelulogiikasta

Tarkka pohjaratkaisu riippuu rakennuksesta, mutta yleinen suunnittelulogiikka näyttää usein tältä:

Tällainen kaavoitus auttaa estämään koko panimosta muodostumisen yhdeksi suureksi monikäyttöiseksi kompromissiksi.

Kuinka layout-suunnittelu sopii avaimet käteen -periaatteella panimoprojektiin

Panimon layoutta ei tule suunnitella erillään laitepaketista.

Ulkoasun, laitteiden ja apuohjelmien on toimittava yhdessä

Vahvan avaimet käteen -suunnitteluprosessin tulisi koordinoida:

• Panimon kokoonpano

• Fermentaattorin määrä ja koko

• Valoisa tankin sijainti

• Glykolireititys

• Viemäröinti

• Pakkausalueen tarpeet

• Laajennusvaihtoehdot

Siksi layout-suunnittelu ei ole viimeinen vaihe. Sen pitäisi tapahtua alusta alkaen laitevalinnan rinnalla. Meidän oppaamme Avaimet käteen -panimoratkaisut: Mitä tulee ottaa huomioon, kun suunnitellaan täydellistä panimokokoonpanoa, kertoo, kuinka nämä päätökset sopivat yhteen koko projektin kontekstissa.

Viimeisiä ajatuksia

Panimon layout ei ole vain piirros. Se on fyysinen ilmaus panimosi toiminnasta joka päivä. Kun layout on tehokas, kaikki tuntuu helpommalta: hauduttaminen, puhdistus, pakkaus, varastointi, huolto ja laajennus. Kun layout on heikko, hyväkin varustelu alkaa tuntua vaikealta.

Parhailla panimoasetelmilla on yleensä muutama piirre:

• Selkeä tuotantovirta

• Hyvä pääsy laitteiden ympärille

• Toiminta-alueiden vahva erottelu

• Käytännöllinen apuohjelman reititys

• Realistinen varastointisuunnittelu

• Tilaa kasvaa

Tavoitteena ei ole luoda täydellistä suunnitelmaa paperille. Tavoitteena on luoda panimo, joka toimii hyvin tosielämässä.

FAQ

Mikä on panimon layout-suunnittelun tärkein periaate?

Tärkein periaate on ylläpitää loogista tuotannon työnkulkua raaka-aineista valmiiseen olueen, samalla minimoimalla turhat liikkeet ja poikkiliikenteen.

Kuinka paljon tilaa panimotankkien väliin tulisi jättää?

Tarkka etäisyys riippuu säiliön koosta ja käyttäjän tarpeista, mutta turvalliselle pääsylle, letkujen reitittämiselle, puhdistukselle ja huollolle tulee aina olla riittävästi tilaa.

Pitäisikö pakkaukset erottaa panimotoiminnasta?

Kyllä, niin paljon kuin mahdollista. Pakkaus luo omat liikenne-, lavastus- ja sanitaatiotarpeensa, joten sen erottaminen aktiivisista panimoalueista yleensä parantaa tehokkuutta.

Miksi layout-suunnittelu on tärkeää panimon laajentamiselle?

Hyvä asettelu helpottaa fermentoreiden, apuohjelmien, pakkauslaitteiden tai varastoinnin lisäämistä myöhemmin ilman kallista uudelleensuunnittelua tai tuotantohäiriöitä.

Vaikuttaako glykolijärjestelmän sijoitus panimon sijoitteluun?

Kyllä. Glykolijäähdyttimen sijainti, putkiston etäisyys ja huoltoon pääsy vaikuttavat kaikki järjestelmän tehokkuuteen, ylläpitoon ja tulevan laajentamisen joustavuuteen.
