Leitfaden zur Brauerei-Layoutplanung: So gestalten Sie einen effizienten Produktionsablauf

Eine Brauerei kann zwar über eine hervorragende Ausrüstung verfügen und dennoch täglich mit einer schlechten Ausstattung zu kämpfen haben. Die Tanks mögen gut gebaut sein, das Sudhaus mag die richtige Größe haben und das Glykolsystem mag technisch ausreichend sein, aber wenn der Produktionsfluss schwierig ist, fühlt sich die Brauerei schwieriger zu betreiben an, als sie sollte. Das Personal verliert Zeit, die Reinigung dauert länger, die Verpackung stört den Brauvorgang und zukünftige Erweiterungen werden teurer als nötig.

Deshalb ist die Planung des Brauereilayouts nicht nur eine bauliche Angelegenheit. Es handelt sich um eine Frage der Produktionsstrategie. Ein gutes Layout unterstützt den Transport des Bieres durch die Brauerei, die Art und Weise, wie Menschen mit der Anlage arbeiten und wie das Unternehmen im Laufe der Zeit wächst.

In diesem Leitfaden wird erklärt, wie man einen effizienten Brauerei-Workflow von der Rohstoffannahme bis zur Lagerung des fertigen Bieres gestaltet. Wenn Sie eine komplette Anlage von Grund auf planen, passt dieser Artikel gut zu unserem Leitfaden Schlüsselfertige Brauereilösungen: Was bei der Planung einer kompletten Brauereieinrichtung zu beachten ist. Und wenn Sie noch dabei sind, Ihr Ausstattungspaket zu definieren, lesen Sie unseren Artikel zum Thema So starten Sie eine Mikrobrauerei: Der Ausrüstungsleitfaden für 3BBL- bis 10BBL-Systeme ist ein nützlicher Ausgangspunkt.

Warum das Layout einer Brauerei wichtiger ist, als viele Eigentümer erwarten

Eine Layout-Entscheidung hat nicht nur Auswirkungen auf den Eröffnungstag. Danach betrifft es jeden Brautag.

Die gleiche Ausrüstung kann je nach Layout sehr unterschiedliche Leistungen erbringen

Ein gut geplantes Brauereilayout trägt zur Verbesserung bei:

• Materialfluss

• Arbeitseffizienz

• Reinigungszugang

• Sicherheit

• Verpackungseffizienz

• Wartungszugang

• Versorgungsrouting

• Erweiterungspotenzial

Ein schlechtes Layout bewirkt das Gegenteil. Es entsteht Reibung. Und Reibungen zeigen sich in einer Brauerei oft auf die unschönste Art und Weise: nasse Schläuche am falschen Ort, Gabelstapler, die um Platz kämpfen, Getreidesäcke, die Abflüsse verstopfen, und Brauer, die einen verdächtig persönlichen Groll gegen Ecken entwickeln.

Layoutprobleme verschlimmern sich mit der Zeit

Kleine Ineffizienzen wiederholen sich jeden Tag. Wenn das Personal ständig umkehren, Fässer durch Produktionsbereiche bewegen oder in der Nähe von unzugänglichen Tanks arbeiten muss, erhöht die Anordnung langsam die Arbeitskosten und den Betriebsstress. Was auf einem Grundriss überschaubar aussieht, kann in der Praxis sehr teuer werden.

Beginnen Sie mit dem Prozessablauf, nicht nur mit der Platzierung der Ausrüstung

Ein häufiger Fehler bei der Brauereiplanung besteht darin, die Ausrüstung danach zu ordnen, wo sie physisch hinpasst, und nicht danach, wie sie betrieblich funktionieren muss.

Denken Sie in Produktionsphasen

Ihr Layout sollte der natürlichen Produktionsreihenfolge folgen:

1. Rohstoffannahme

2. Lagerung von Getreide und Zutaten

3. Mahlen

4. Sudhausbetrieb

5. Würzeübertragung

6. Gärung und Lagerung

7. Konditionierung und Handhabung von hellen Tanks

8. Verpacken oder Fassen

9. Kühllagerung und Bereitstellung von Fertigwaren

10. Versand- oder Schankservice

Jede Stufe sollte logisch mit der nächsten verbunden sein.

Reduzieren Sie das Zurückverfolgen, wo immer möglich

Ein effizientes Brauereilayout minimiert unnötige Bewegungen von:

• Malz

• Hopfen und Zusatzstoffe

• Hefe

• Schläuche

• Fässer

• Abgepacktes Bier

• Reinigungsgeräte

• Personal

Wenn sich Produkte und Menschen ständig auf ineffiziente Weise kreuzen, fühlt sich die Brauerei beengt an, selbst wenn die Fläche ausreichend erscheint.

Kernlayoutzonen in einer Brauerei

Die meisten Brauereilayouts funktionieren am besten, wenn sie in klaren Betriebszonen organisiert sind.

Rohstoffannahme und -lagerung

Hier beginnt die Produktion, also muss sie von Anfang an gut funktionieren.

Was dieser Bereich unterstützen sollte

Ihr Empfangs- und Lagerbereich benötigt möglicherweise Platz für:

• Malzlieferung und -lagerung

• Hopfenkühllager

• Hefelagerung

• Brauchemikalien

• Verpackungsmaterialien

• Palettenzugang

• Umgang mit Abfällen und Treber

Warum dieser Bereich oft unterplant ist

Viele Brauereien konzentrieren sich stark auf glänzende Produktionsanlagen und vergessen, dass Getreidesäcke, Dosenpaletten und die Lagerung von Chemikalien auch echten Platz benötigen. Wenn der Empfang umständlich ist, wirkt sich das Problem auf den gesamten Arbeitsablauf aus.

Mahlen und Mahlguthandhabung

Der Mühlenbereich sollte effizient an den Lager- und Sudhausbetrieb angeschlossen werden.

Wichtige Überlegungen zum Layout

Eine gute Mahlzone sollte Folgendes ermöglichen:

• Sicherer Umgang mit Getreide

• Staubkontrolle

• Kurze Wege zum Sudhaus

• Einfache Reinigung

• Zugriff für zukünftige Upgrades

Wenn die Mühle zu weit vom Sudhaus entfernt ist, wird die Getreideverarbeitung ineffizient. Wenn es ohne ordnungsgemäße Planung zu nah an allem anderen liegt, können Staub und Lärm zu unnötigen Betriebsproblemen führen.

Sudhausbereich

Dies ist normalerweise das Herzstück der Brauerei und einer der gestaltungsempfindlichsten Bereiche.

Platzbedarf im Sudhaus

Ihr Sudhausbereich sollte Platz bieten für:

• Schiffsbetrieb

• Zugang rund um Tanks und Plattformen

• Logistik für Ein- und Auslagerung von Getreide

• Würzeübertragungsroute

• Versorgungsanschlüsse

• CIP-Zugriff

• Wartungszugang

Die genaue Stellfläche hängt davon ab, ob Sie eine 2-Behälter-, 3-Behälter- oder 4-Behälter-Konfiguration verwenden. Wenn Sie diese Optionen immer noch abwägen, lesen Sie unseren Artikel Sudhaus mit 2 Gefäßen vs. 3 Gefäßen vs. 4 Gefäßen: Die richtige Konfiguration finden erklärt, wie sich die Gefäßkonfiguration auf Effizienz, Komplexität und Raumplanung auswirkt.

Entwerfen Sie nicht nur für die Ausrüstung

Ein Sudhaus ist nicht nur eine Ansammlung von Tanks. Es handelt sich um einen Arbeitsbereich. Bediener benötigen Platz, um sich sicher zu bewegen, Schläuche zu handhaben, Bedienelemente zu überwachen, Zutaten zu laden und Reinigungsarbeiten durchzuführen. Enge Sudhaus-Layouts mögen in CAD-Zeichnungen effizient aussehen, im täglichen Gebrauch jedoch frustrierend sein.

Gär- und Kellerzone

Für viele Brauereien ist der Keller der Ort, an dem sich die Qualität der Gestaltung am besten zeigt.

Die Kellerplanung sollte den Produktionsrhythmus unterstützen

Ihr Gärbereich sollte eine einfache Verwaltung ermöglichen:

• Würzetransfer aus dem Sudhaus

• Zugang zum Fermenter

• Trockenhopfung und Zusätze

• Hefe-Dumping

• Probenahme

• CIP-Operationen

• Crash-Kühlung und -Überwachung

• Biertransfer in helle Tanks oder Verpackungen

Dieser Bereich sollte organisiert und nicht improvisiert wirken.

Tankabstände sind wichtig

Fermenter brauchen mehr als nur genug Platz, um zu existieren. Sie brauchen ausreichend Platz für:

• Sicherer Zugang zu Mannlöchern und Ventilen

• Schlauchführung

• Reinigungstätigkeit

• Wartungsarbeiten

• Zugang zu Isolierung und Glykolleitungen

Dies ist einer der Gründe, warum Fermenterplanung und Layoutplanung gemeinsam erfolgen sollten. Unser Artikel Wie Sie die richtige Brauerei-Fermentergröße für Ihren Produktionsplan auswählen, erläutert, wie sich Entscheidungen zur Kellerkapazität auf den gesamten Brauerei-Workflow auswirken.

Wenn Sie die Panzerfunktionen selbst überprüfen, Der vollständige Leitfaden zur Auswahl konischer Fermenter: Größe, Material und Merkmale behandelt die Ausrüstungsseite ausführlicher.

Glykol- und Versorgungsinfrastruktur

Die Dienstprogramme sind vielleicht nicht gerade luxuriös, aber Layoutfehler sind hier bekanntermaßen ärgerlich.

Die Versorgungsleitung wirkt sich auf die langfristige Effizienz aus

Ein Brauereilayout muss Folgendes berücksichtigen:

• Glykolleitungen

• Elektroservice

• Wasserleitungen

• Drainage

• CO2 oder Druckluft

• Belüftung

• Dampf- oder Elektroheizungsinfrastruktur

Eine schlechte Versorgungsplanung kann zu Folgendem führen:

• Lange Rohrleitungsstrecken

• Schwieriger Wartungszugang

• Wärmeverlust oder Ineffizienz

• Kontrollprobleme

• Teurere Erweiterung später

Die Glykolplanung sollte zum Layout passen

Auf die Platzierung des Glykolkühlers, des Pumpenpakets und der Leitungsführung kommt es an. Lange oder umständliche Läufe können die Leistung und Wartungsfreundlichkeit beeinträchtigen. Wenn Sie den Kühlbedarf noch bewerten, unser Ratgeber Wie man einen Glykolkühler für ein Brauerei-Fermentationssystem dimensioniert, erläutert die wichtigsten Überlegungen zur Dimensionierung.

Heller Tank- und Verpackungsbereich

In diesem Bereich kollidiert der Produktionsfluss häufig, wenn die Layoutplanung unzureichend ist.

Verpackungen brauchen Freiraum

Unabhängig davon, ob Sie in Fässer, Dosen oder Flaschen verpacken, sollte dieser Bereich Folgendes unterstützen:

• Heller Tankzugang

• Betrieb von Verpackungsanlagen

• Trennung von sauberen und schmutzigen Fässern

• CO2-Zugang

• Bereitstellung von Materialien und fertigem Produkt

• Bewegung des Bedieners

• Reinigung und Hygiene

Ein Verpackungsbereich, der den Zugang zum Keller oder den Sudhausfluss blockiert, kann zu ernsthafter Ineffizienz im Alltag führen.

Trennen Sie den Produktionsverkehr vom Fertigwarenverkehr

Die Bewegung des fertigen Bieres sollte so direkt wie möglich erfolgen. Im Idealfall sind Verpackung und Kühllagerung logisch miteinander verbunden, sodass das fertige Produkt nicht durch aktive Brühzonen zurückwandert.

Wenn Ihre Brauerei Bier in Dosen herstellen möchte, wird der Verpackungsablauf noch wichtiger. Unser Artikel Warum es wichtig ist, sich für einen Direktlieferanten für Bierdosenlinien zu entscheiden, bietet zusätzliche Perspektiven für die Planung von Verpackungssystemen.

Kühllagerung und Bereitstellung von Fertigwaren

Dieser Bereich wird bis zur ersten Woche der realen Produktion oft unterschätzt.

Die Planung einer Kühllagerung sollte berücksichtigt werden

• Verpacktes Biervolumen

• Fasslagerung

• Serviceablauf im Schankraum

• Verlade- und Versandzugang

• Palettenbewegung

• FIFO-Lagerrotation

Wenn die Kühllagerung zu weit von der Verpackung entfernt oder zu klein für normale Produktionszyklen ist, fühlt sich die Brauerei fast sofort eingeschränkt.

Schankraum und Kundenschnittstelle

Wenn Ihre Brauerei über einen Schankraum verfügt, muss bei der Gestaltung ein Gleichgewicht zwischen Gastfreundschaft und Produktion hergestellt werden.

Die Nähe zum Schankraum kann von Vorteil sein

Ein Schankraum in der Nähe der Produktion kann Folgendes schaffen:

• Stärkeres Kundenerlebnis

• Besseres Marken-Storytelling

• Einfacherer Draft-Service

• Visuelle Verbindung zum Brauprozess

Aber Trennung ist immer noch wichtig

Der Schankraum sollte Folgendes nicht beeinträchtigen:

• Brauereibetriebe

• Bewegung des Gabelstaplers

• Reinigungsverfahren

• Sicherheitsprotokolle

• Lärm- und Staubkontrolle

Eine gut gestaltete Brauerei ermöglicht es den Kunden, die Produktionsatmosphäre zu genießen, ohne zu einem Hindernis für die Produktion zu werden. Charmante Sicht ist gut. Kunden, die in Schlauchzonen wandern, weniger.

Wichtige Arbeitsablaufprinzipien für effiziente Brauereilayouts

Sobald die Zonen definiert sind, besteht das eigentliche Ziel darin, dass sie reibungslos zusammenarbeiten.

Halten Sie das Produkt in einer allgemeinen Richtung in Bewegung

Die saubersten Layouts folgen normalerweise einem meist linearen oder klar zonierten Verlauf von:

• Rohstoffaufnahme

• Brauen

• Fermentation

• Verpackung

• Kühllager

• Versand oder Dienstleistung

Perfekte geradlinige Layouts sind nicht immer möglich, aber je näher Ihr Plan an einem logischen Vorwärtsfluss ist, desto besser.

Querverkehr minimieren

Versuchen Sie, Überschneidungen zwischen Folgendem zu reduzieren:

• Brau- und Verpackungstätigkeit

• Getreideumschlag und Kundenverkehr

• Rückführung schmutziger Fässer und saubere Verpackungsbereitstellung

• Wartungsarbeiten und Produktionsablauf

Querverkehr erhöht die Arbeitszeit und das Sicherheitsrisiko.

Planen Sie den Reinigungs- und Wartungszugang

Jeder Tank, jede Pumpe, jede Ventilgruppe und jeder Versorgungsanschluss sollte betriebsbereit sein.

Stellen Sie praktische Fragen

• Kann das Personal sicher auf Ventile und Mannlöcher zugreifen?

• Können Schläuche verlegt werden, ohne wichtige Verkehrswege zu blockieren?

• Können Geräte repariert werden, ohne den halben Raum abzubauen?

• Kann der Keller effizient gereinigt werden?

Diese Fragen sind nicht gerade glamourös, aber sie sind es, bei denen sich gute Layouts bewähren.

Lassen Sie Raum für Erweiterung

Eine der besten Layout-Optionen besteht darin, sich einfach nicht in die Falle zu locken.

Zukunftssicher zu sein bedeutet nicht, zu viel zu bauen

Ein praktisches, auf Expansion ausgerichtetes Layout kann Folgendes umfassen:

• Platz für zusätzliche Fermenter

• Versorgungskapazitätskorridore

• Platz für eine größere Verpackungslinie

• Zukünftige Kühlraumerweiterung

• Modulare Kelleranordnung

Dies ist besonders wichtig für Brauereien, die mit kleineren Systemen beginnen und ein Wachstum planen. Unser Führer So starten Sie eine Mikrobrauerei: Der Ausrüstungsleitfaden für 3BBL- bis 10BBL-Systeme bietet zusätzlichen Kontext dazu, wie sich Systeme im Startup-Maßstab im Laufe der Zeit entwickeln.

Häufige Fehler beim Brauerei-Layout

Bestimmte Layoutfehler treten bei neuen Brauereiprojekten immer wieder auf.

Priorisierung der Geräteanpassung vor dem Arbeitsablauf

Nur weil die Tanks passen, heißt das nicht, dass die Brauerei funktioniert.

Unterschätzung des Speicherbedarfs

Getreide, Chemikalien, Dosen, Kartons, Fässer, Werkzeuge und Ersatzteile brauchen Platz.

Den Verpackungsverkehr vergessen

Die Verpackung schafft Bewegung, Inszenierungsbedürfnisse und Anforderungen an die Materialhandhabung, die sich auf den gesamten Boden auswirken.

Schlechte Entwässerungsplanung

Das Gefälle des Abflusses, die Schlauchführung und die Praktikabilität des Abwaschens wirken sich alle auf die tägliche Hygiene aus.

Kein klarer Expansionspfad

Eine spätere Änderung eines Grundrisses ohne Platz für zukünftige Tanks oder Versorgungseinrichtungen ist oft kostspielig.

Dienstprogrammzugriff wird ignoriert

Eine Brauerei, die auf dem Papier sauber aussieht, aber kritische Wartungspunkte hinter Tanks verbirgt, muss künftig Probleme bereiten.

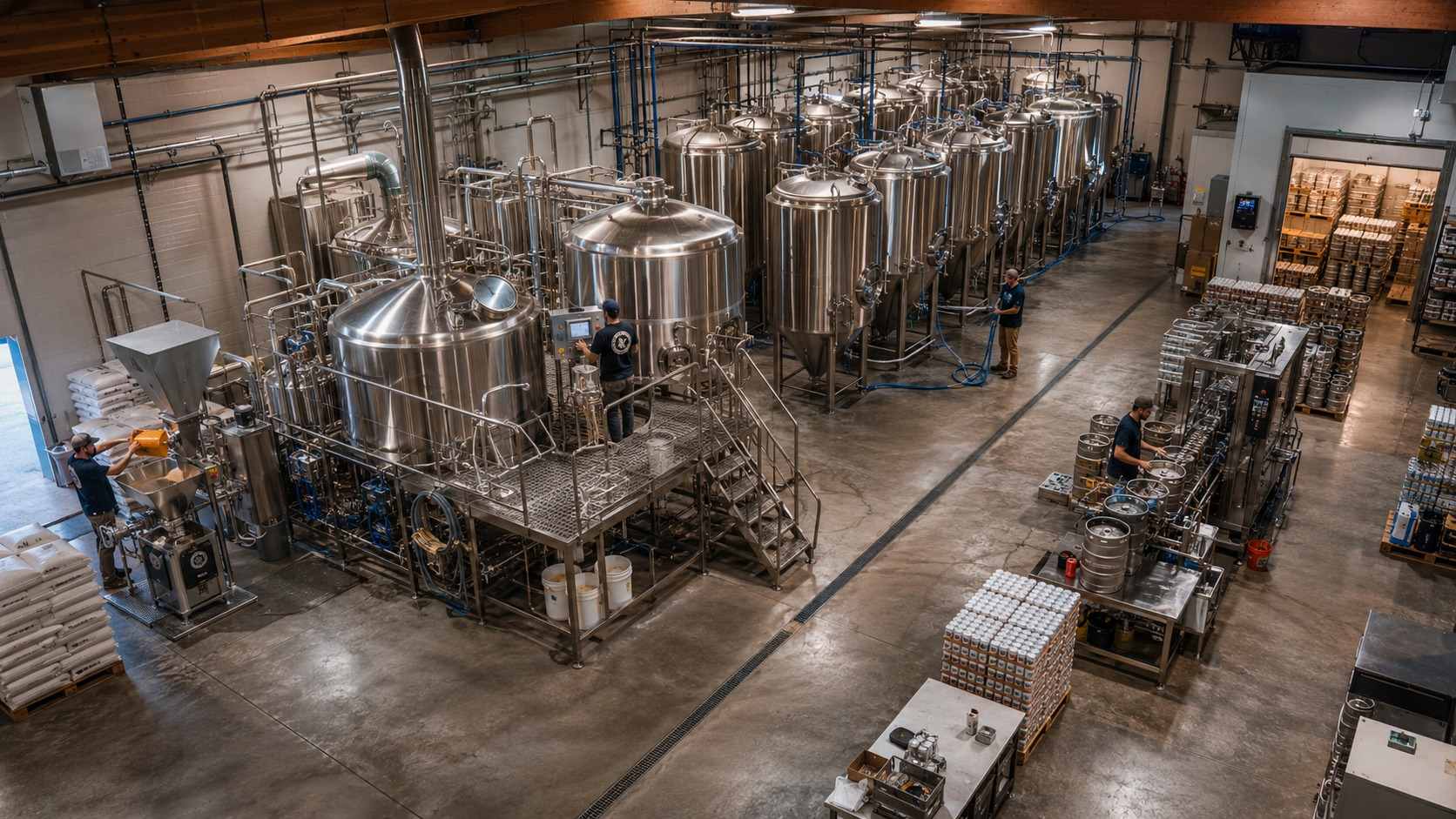

Beispiel einer praktischen Brauerei-Layoutlogik

Der genaue Grundriss hängt vom Gebäude ab, die allgemeine Planungslogik sieht jedoch oft in etwa so aus:

Diese Art der Zoneneinteilung trägt dazu bei, dass die gesamte Brauerei nicht zu einem einzigen großen Mehrzweckkompromiss wird.

Wie die Layoutplanung in ein schlüsselfertiges Brauereiprojekt passt

Das Layout einer Brauerei sollte nicht unabhängig vom Ausstattungspaket entworfen werden.

Layout, Ausrüstung und Versorgungseinrichtungen müssen zusammenarbeiten

Ein starker schlüsselfertiger Planungsprozess sollte Folgendes koordinieren:

• Sudhauskonfiguration

• Anzahl und Größe der Fermenter

• Heller Tankstandort

• Glykol-Routing

• Drainage

• Verpackungsflächenbedarf

• Erweiterungsmöglichkeiten

Deshalb ist die Layoutplanung nicht der letzte Schritt. Dies sollte von Anfang an mit der Auswahl der Ausrüstung einhergehen. Unser Führer Schlüsselfertige Brauereilösungen: Was bei der Planung einer kompletten Brauereieinrichtung zu beachten ist erklärt, wie diese Entscheidungen im Gesamtprojektkontext zusammenpassen.

Letzte Gedanken

Der Grundriss einer Brauerei ist nicht nur eine Zeichnung. Es ist der physische Ausdruck dafür, wie Ihre Brauerei jeden Tag funktionieren wird. Wenn das Layout effizient ist, fühlt sich alles einfacher an: Brauen, Reinigen, Verpacken, Lagern, Warten und Erweitern. Wenn das Layout schwach ist, fühlt sich selbst eine gute Ausrüstung schwierig an.

Die besten Brauerei-Layouts haben in der Regel einige gemeinsame Merkmale:

• Klarer Produktionsfluss

• Guter Zugang rund um die Ausrüstung

• Starke Trennung der Einsatzbereiche

• Praktische Versorgungsführung

• Realistische Lagerplanung

• Raum zum Wachsen

Das Ziel besteht nicht darin, einen perfekten Bauplan auf Papier zu erstellen. Ziel ist es, eine Brauerei zu schaffen, die im wirklichen Leben gut funktioniert.

FAQ

Was ist der wichtigste Grundsatz bei der Brauerei-Layoutplanung?

Das wichtigste Prinzip ist die Aufrechterhaltung eines logischen Produktionsablaufs vom Rohmaterial bis zum fertigen Bier bei gleichzeitiger Minimierung unnötiger Bewegungen und Querverkehr.

Wie viel Platz sollte zwischen den Brauereitanks gelassen werden?

Der genaue Abstand hängt von der Tankgröße und den Anforderungen des Bedieners ab, es sollte jedoch immer genügend Platz für sicheren Zugang, Schlauchführung, Reinigung und Wartung vorhanden sein.

Sollte die Verpackung vom Braubetrieb getrennt werden?

Ja, so viel wie möglich. Die Verpackung stellt eigene Transport-, Bereitstellungs- und Hygieneanforderungen dar, daher verbessert die Trennung von den aktiven Braubereichen in der Regel die Effizienz.

Warum ist die Layoutplanung für die Brauereierweiterung wichtig?

Ein gutes Layout erleichtert das spätere Hinzufügen von Fermentern, Versorgungseinrichtungen, Verpackungsgeräten oder Lagerräumen ohne teure Neukonstruktion oder Unterbrechung der Produktion.

Beeinflusst die Platzierung des Glykolsystems das Brauereilayout?

Ja. Der Standort des Glykolkühlers, die Rohrleitungsentfernung und der Servicezugang wirken sich alle auf die Systemeffizienz, Wartung und zukünftige Erweiterungsflexibilität aus.
