Bezkontaktní inline kontrola úrovně naplnění a automatické vyřazení hliníkových plechovek, PET, PE, pocínovaného plechu a skla – až 36 000 lahví za hodinu, s mírou zmetků ≥99,9 % pro nevyhovující nádoby.

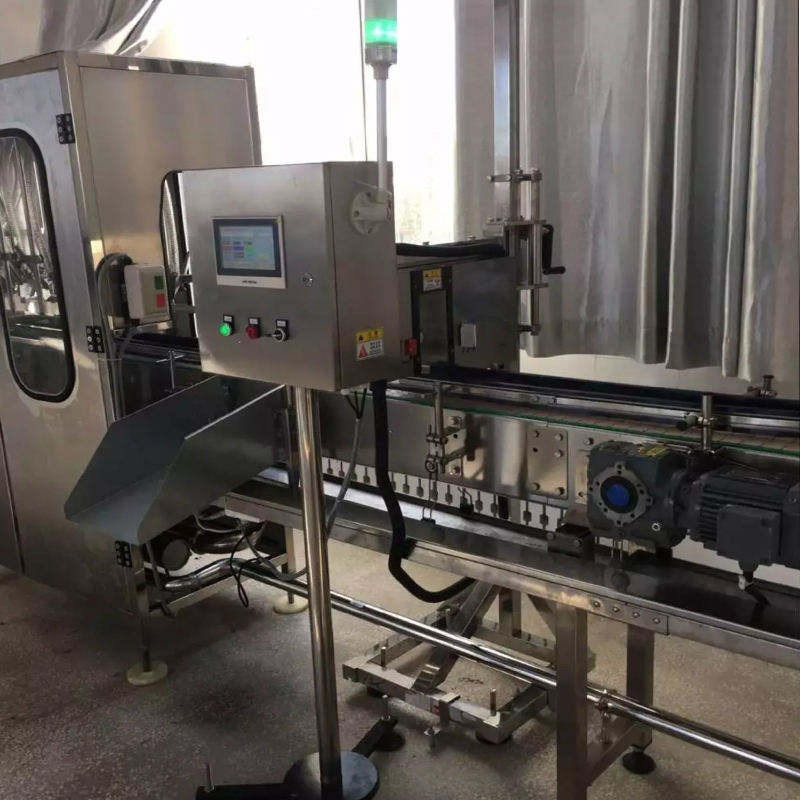

Jedna nedostatečně naplněná dávka může vyvolat stížnosti spotřebitelů, zpětná zúčtování maloobchodníků a na regulovaných trzích právní spory o dodržování obsahu sítě. Rentgenové zařízení pro kontrolu hladiny kapaliny Cassman sedí přímo na vaší plnicí lince, kontroluje každou nádobu, když prochází, a vyhazuje všechny, které vypadnou mimo vaše okénko hladiny – aniž byste se dotkli, otevřeli nebo zpomalili produkt.
Optické a mnohé vysokofrekvenční kontroléry úrovně fungují spolehlivě pouze na průhledných nádobách. Ve chvíli, kdy provozujete hliníkové plechovky, tmavé PET, potištěné obaly nebo označené sklo, tyto metody bojují.

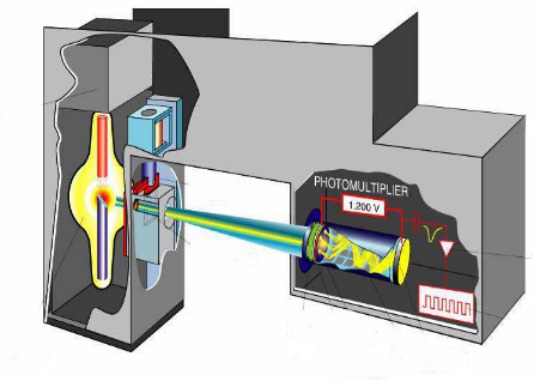

Rentgenová kontrola čte skutečný sloupec kapaliny bez ohledu na to, jak neprůhledný je obal. Produkty procházejí nízkoenergetickým rentgenovým skenovacím tunelem; Nádoby s různými úrovněmi naplnění blokují paprsek v různé míře a vytvářejí na přijímači odlišné údaje. Systém porovnává každý naměřený údaj s vámi definovanými parametry a zamítne vše, co neodpovídá specifikaci.
Díky tomu je jeden stroj životaschopný pro smíšené obaly – dnes plechovky, zítra PET – namísto nákupu samostatné technologie pro každý typ kontejneru. Nezávislí výrobci v této kategorii potvrzují, že hlavní výhodou rentgenových paprsků je pronikání neprůhledných a kovových obalů tam, kde optické senzory nemohou, jak poznamenávají Daheng Imavision a Mic Machinery pro konzervované a tmavé nádoby.
Důležité a upřímné upozornění: pěna a šplouchání mohou ovlivnit přesnost čtení u vysoce sycených nebo rychle se pohybujících výrobků. Jednotku dimenzujeme a umístíme pro váš konkrétní produkt a rychlost linky tak, aby byla v rámci jmenovité tolerance.
Tento inspektor je určen pro plniče, kteří si nemohou dovolit, aby kontejner, který nevyhovuje specifikaci, dosáhl na maloobchodní regál:
Nápoj — voda, nealkoholické nápoje, pivo, sycené nápoje, džus, čaj, studená káva
Mléčné a rostlinné produkty — mléko a podobné tekuté produkty
Jídlo — omáčky, oleje, koření a další tekuté potraviny
Farmaceutické a chemické — tekutá léčiva, roztoky, čisticí prostředky
Manipuluje s nádobami od 60 ml do 1 000 ml (větší velikosti na vyžádání) od hliníkových plechovek, pocínovaných plechovek, PET lahví, PE lahví a skleněných lahví.
Skenování – každá naplněná nádoba prochází rentgenovým tunelem na jednopruhovém dopravníku.
Vyhodnotit – systém změří úroveň naplnění a porovná ji s vaším prahem nízké úrovně.
Trať – kodér namontovaný na synchronním motoru dopravníku přiděluje každé vadné nádobě specifické ID, takže odmítnutí zůstává přesné, i když se linka zastaví nebo změní rychlost.
Odmítnout – nevyhovující nádoby jsou vyhozeny mezerou ≤ 15 cm v zábradlí se současnými zvukovými a vizuálními alarmy.
Sbírejte – odmítnuté předměty padají do pevné záchytné přihrádky, kterou umístíte do bodu vyhazování.
Vzhledem k tomu, že odmítnutí je vázáno na ID sledovaného kontejneru spíše než na časovač, kolísání rychlosti linky a zastavení nezpůsobují chybná odmítnutí.
Bezkontaktní, in-line, nedestruktivní — žádné poškození produktu nebo obalu.
Sledování odmítnutí založené na kodéru – přesnost drží při zastavení linky a změnách rychlosti.
Automatické přizpůsobení rychlosti linky — dynamická kontrola v reálném čase bez ručního přelaďování.
Oddělené kontrolní a ovládací skříně — zabraňuje elektromagnetickému rušení pro stabilnější provoz.
Utěsněná hlavní jednotka z nerezové oceli — odolná vůči mlze a kapkám vody pro prostředí s oplachem.
Rentgen se při nečinnosti přeruší – žádný zásobník, žádné emise; to také prodlužuje životnost zdroje rentgenového záření.
Hardwarové obvody + vestavěný operační systém – vytvořený pro dlouhodobý a stabilní nepřetržitý provoz.
7palcová dotyková obrazovka HMI — jednoduché ovládání a rychlé přepínání mezi typy kontejnerů.
Žádný zdroj radioaktivního izotopu — používá design soft-ray (rentgenová trubice); radiační ochrana je bezpečná a spolehlivá.
Jak je zveřejněno v návrhu inženýrství Cassman (červen 2026). Finální konfigurace je přizpůsobena vašemu kontejneru a lince.
Parametr |
Specifikace |
Maximální propustnost |
36 000 lahví/hod |
Rychlost dopravníkové linky |
≤ 1,6 m/s |
Materiály kontejnerů |
Hliníková plechovka, pocínovaná plechovka, PET, PE, sklo |
Kapacita kontejneru |
60 ml – 1 000 ml (větší přizpůsobitelné) |
Průměr nádoby |
20 mm – 100 mm (výběr součástí se liší podle hustoty materiálu a průměru) |
Statické rozlišení |
±1 mm (pěna/šmouha může ovlivnit přesnost) |
Dynamické rozlišení |
±1,5 mm (pěna/šmodrchání může ovlivnit přesnost) |
Míra odmítnutí (nevyhovující) |
≥ 99,9 % |
Detekční rozsah |
Nízká hladina kapaliny |
Napájení |
220 V, 50 Hz, jednofázové (speciální napětí na vyžádání) |
Celkový výkon |
Přibl. 1,0 kW |
Řídicí napětí |
24 V DC |
Stlačený vzduch |
4 bar (min.) – 12 bar (max.), vzduchové vedení dodávané zákazníkem |
Provozní teplota |
0 °C – 40 °C |
Provozní vlhkost |
≤ 95 % RH (při 40 °C) |
HMI |
7palcový dotykový displej LCD s LED podsvícením |
Bydlení |
Nerezová, utěsněná hlavní jednotka |
Kam to jde: po plnicím stroji a buď před nebo za kodérem.
Požadavek na linku: montuje se na jednopruhový dopravník s přímým úsekem minimálně 2 metry.
Úprava dopravníku: vyřízněte mezeru zábradlí ≤15 cm , aby fungovala jako výstup zmetků. v přímé části
Složení: detekční jednotka, vyřazovací jednotka, rozvodná skříň, HMI, elektronické a mechanické komponenty.
Doba instalace: dokončeno do 24 hodin na místě.
Zašlete nám svou výšku dopravníku, rychlost linky a výkresy kontejnerů a my potvrdíme, že se hodí před výrobou.
Klíčové komponenty jsou importovány pro výkon a spolehlivost:
Rentgenový zářič — Japonsko
Rentgenový přijímač — Japonsko
HMI – Tchaj-wan
Na základě výsledků kontrol je systém postaven tak, aby fungoval srovnatelně s předními mezinárodními značkami, jako jsou Heuft (Německo) a Krones (Německo), za cenu vhodnou pro rostoucí plniva.
Certifikace: CE, SGS, řízení kvality ISO 9001, TÜV a CSA plus pověření ověřeného dodavatele Alibaba. Výrobce Jinan Cassman Machinery Co., Ltd. — 15 let zkušeností, 15 000 m² továrnu a instalovanou základnu v 65 zemích.
Je rentgenová kontrola hladiny náplně bezpečná? Dělá produkt radioaktivní?
Ano, je to bezpečné. Zařízení používá nízkoenergetickou rentgenovou trubici – nikoli zdroj radioaktivních izotopů – a emise se automaticky zastaví, když není přítomna žádná nádoba. V produktu není žádná zbytková radioaktivita, což je v souladu s tím, jak jsou v průmyslu popisovány neizotopové rentgenové inspektory, včetně Thermo Scientific InScan.
Může kontrolovat hliníkové plechovky a neprůhledné lahve?
Ano. To je hlavní důvod, proč zvolit rentgen před optickým snímáním – čte hladinu kapaliny přes kovové plechovky, tmavý PET, štítky a potištěné návleky, které blokují optické a mnoho vysokofrekvenčních senzorů.
Jakou nejvyšší rychlostí dokáže běžet?
Až 36 000 lahví za hodinu při rychlosti dopravní linky ≤1,6 m/s. Přesná rychlost závisí na velikosti a průměru nádoby.
jak je to přesné?
±1 mm statické a ±1,5 mm dynamické rozlišení, s ≥99,9% mírou zmetků pro nevyhovující nádoby. Pěna a sloshing mohou ovlivnit přesnost, takže konfiguraci vyladíme podle vašeho produktu.
Co detekuje?
Nízká hladina kapaliny (nedostatečné plnění). Kontejnery, které nesplňují specifikace, jsou automaticky odmítnuty se zvukovým a vizuálním alarmem.
Jak dlouho trvá instalace?
Instalace na místě je dokončena do 24 hodin za předpokladu, že trať splňuje požadavek na jeden pruh, 2 metry rovného úseku.
Sdělte nám svůj typ kontejneru, kapacitu, rychlost linky a uspořádání dopravníku a my vám doporučíme správnou konfiguraci a potvrdíme, že sedí.
Vyžádejte si cenovou nabídku →
