Pemeriksaan tahap isian sebaris tanpa sentuh dan penolakan automatik untuk tin aluminium, PET, PE, plat timah dan kaca — sehingga 36,000 botol sejam, dengan kadar penolakan ≥99.9% untuk bekas yang tidak mematuhi.

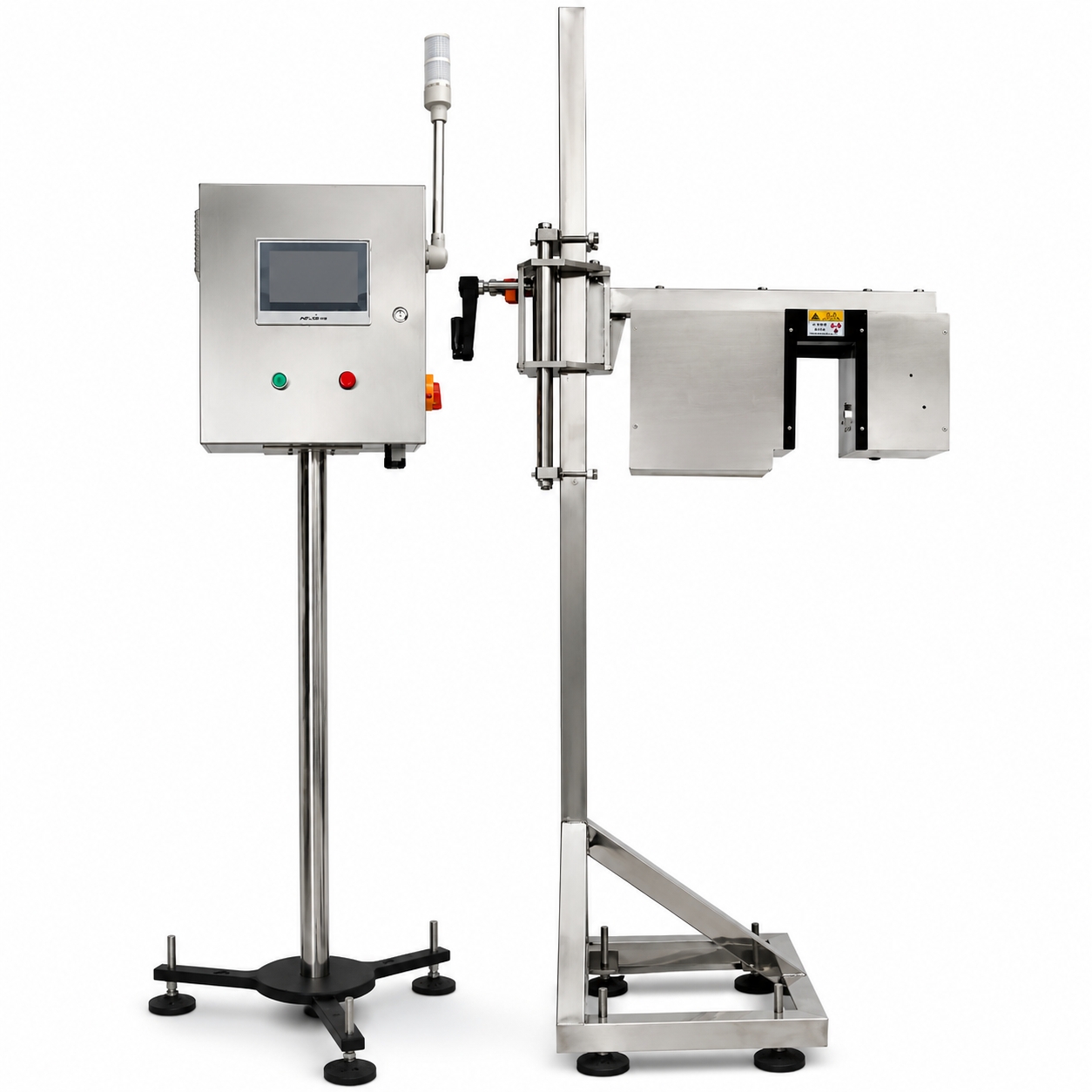

Satu kelompok yang kurang diisi boleh mencetuskan aduan pengguna, caj balik peruncit dan dalam pasaran terkawal, pertikaian undang-undang mengenai pematuhan kandungan bersih. Mesin pemeriksaan aras cecair sinar-X Cassman terletak terus pada saluran pengisian anda, memeriksa setiap bekas semasa ia berlalu dan mengeluarkan mana-mana yang jatuh di luar tetingkap aras isian anda — tanpa menyentuh, membuka atau memperlahankan produk.
Pemeriksa aras optikal dan banyak frekuensi tinggi hanya berfungsi dengan pasti pada bekas lutsinar. Sebaik sahaja anda menjalankan tin aluminium, PET gelap, lengan bercetak atau kaca berlabel, kaedah tersebut sukar.

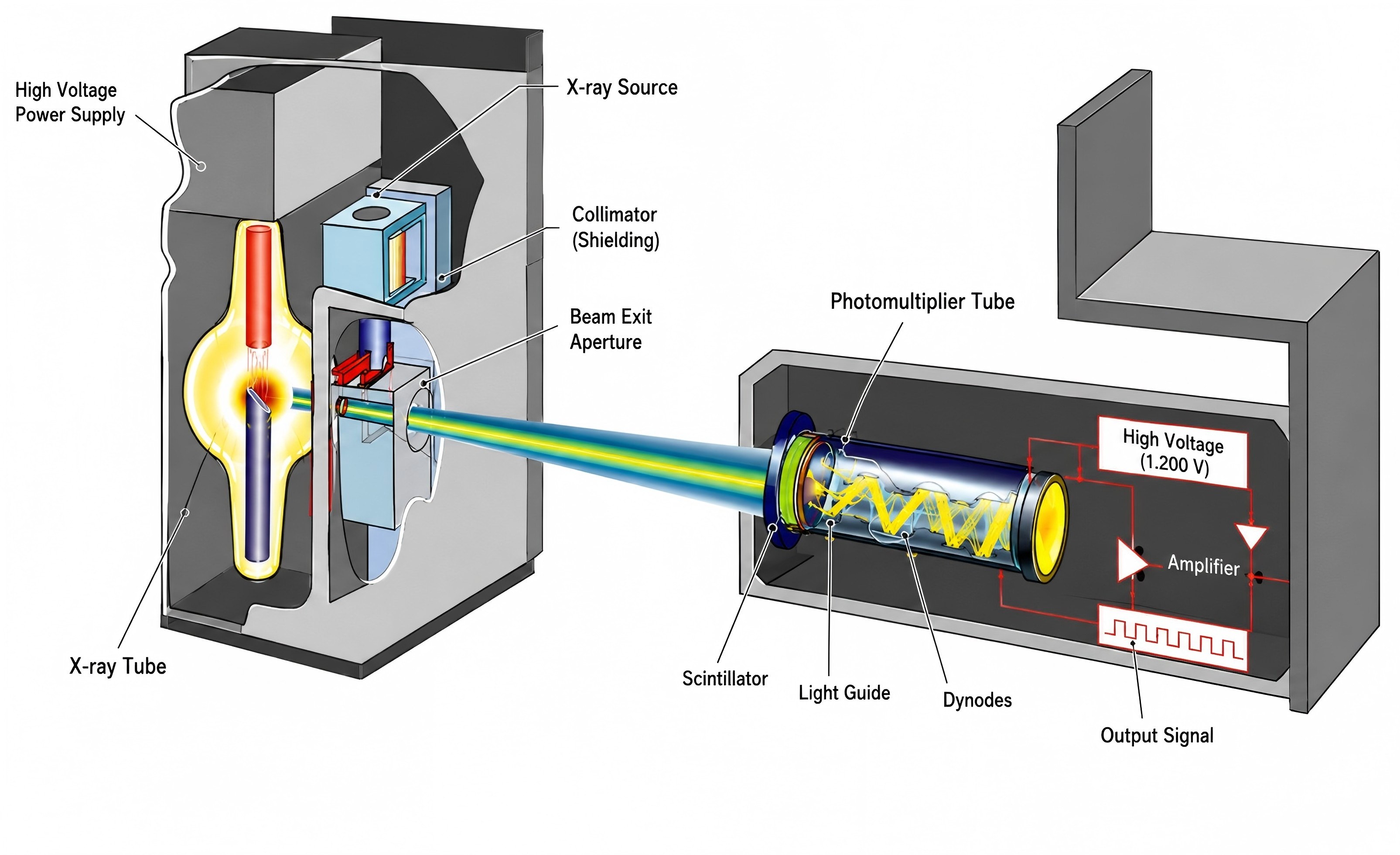

Pemeriksaan sinar-X membaca lajur cecair sebenar tanpa mengira betapa legapnya bungkusan itu. Produk melalui terowong pengimbasan sinar-X bertenaga rendah; bekas dengan aras isian yang berbeza menyekat rasuk dengan jumlah yang berbeza, menghasilkan bacaan yang berbeza pada penerima. Sistem membandingkan setiap bacaan dengan parameter yang ditentukan anda dan menolak apa-apa di luar spesifikasi.
Ini menjadikan satu mesin berdaya maju merentas pembungkusan campuran — tin hari ini, PET esok — dan bukannya membeli teknologi berasingan untuk setiap jenis kontena. Pengeluar bebas dalam kategori mengesahkan kelebihan teras sinar-X ialah menembusi pembungkusan legap dan logam di mana penderia optik tidak boleh, kerana Daheng Imavision dan Mic Machinery kedua-duanya menyatakan untuk garisan tin dan bekas gelap.
Kaveat penting dan jujur: buih dan sloshing boleh menjejaskan ketepatan bacaan pada produk berkarbonat tinggi atau bergerak pantas. Kami mensaiz dan meletakkan unit untuk produk khusus anda dan kelajuan talian untuk memastikan ini dalam toleransi yang dinilai.
Pemeriksa ini dibina untuk pengisi yang tidak mampu membeli bekas luar spesifikasi yang sampai ke rak runcit:
Minuman — air, minuman ringan, bir, minuman berkarbonat, jus, teh, kopi sejuk
Tenusu dan berasaskan tumbuhan — susu dan produk cecair yang serupa
Makanan — sos, minyak, perasa dan makanan cecair lain
Farmaseutikal dan kimia — ubat cecair, larutan, agen pembersih
Ia mengendalikan bekas daripada 60 ml hingga 1,000 ml (saiz lebih besar tersedia atas permintaan) merentas tin aluminium, tin plat timah, botol PET, botol PE dan botol kaca.
Imbas — setiap bekas yang diisi melalui terowong sinar-X pada penghantar satu lorong.
Evaluate — sistem mengukur tahap pengisian dan membandingkannya dengan ambang tahap rendah anda.
Trek — pengekod yang dipasang pada motor segerak penghantar memberikan setiap bekas yang rosak ID tertentu, jadi penolakan kekal tepat walaupun talian berhenti atau menukar kelajuan.
Tolak — bekas yang tidak akur dikeluarkan melalui celah ≤15 cm di pagar, dengan penggera boleh didengar dan visual serentak.
Kumpul — item yang ditolak jatuh ke dalam tong tangkapan tegar yang anda letakkan di titik lenting.
Oleh kerana penolakan terikat pada ID kontena yang dijejaki dan bukannya pemasa, turun naik kelajuan talian dan pemberhentian tidak menyebabkan kesilapan penolakan.
Tidak bersentuhan, dalam talian, tidak merosakkan — tiada kerosakan pada produk atau pembungkusan.
Penjejakan penolakan berasaskan pengekod — ketepatan bertahan melalui perhentian talian dan perubahan kelajuan.
Auto-menyesuaikan kepada kelajuan talian — dinamik, pemeriksaan masa nyata tanpa penalaan semula manual.
Kabinet pemeriksaan dan kawalan berasingan — menghalang gangguan elektromagnet untuk operasi yang lebih stabil.
Keluli tahan karat, unit utama bertutup — tahan kabus dan titisan air untuk persekitaran jenis cucian.
X-ray terputus apabila terbiar — tiada bekas, tiada pelepasan; ini juga memanjangkan hayat sumber sinar-X.
Litar perkakasan + OS terbenam — dibina untuk jangka panjang, berjalan berterusan yang stabil.
HMI skrin sentuh 7-inci — operasi mudah dan bertukar pantas antara jenis bekas.
Tiada sumber isotop radioaktif — menggunakan reka bentuk sinar-lembut (tiub sinar-X); perlindungan sinaran adalah selamat dan boleh dipercayai.
Seperti yang diterbitkan dalam cadangan kejuruteraan Cassman (Jun 2026). Konfigurasi akhir disesuaikan dengan bekas dan barisan anda.
Parameter |
Spesifikasi |
Daya pengeluaran maksimum |
36,000 botol/jam |
Kelajuan talian penghantar |
≤ 1.6 m/s |
Bahan bekas |
Tin aluminium, tinplate tin, PET, PE, kaca |
Kapasiti bekas |
60 ml – 1,000 ml (lebih besar boleh disesuaikan) |
Diameter bekas |
20 mm – 100 mm (pemilihan komponen berbeza mengikut ketumpatan bahan dan diameter) |
Resolusi statik |
±1 mm (buih/sloshing boleh menjejaskan ketepatan) |
Resolusi dinamik |
±1.5 mm (buih/sloshing boleh menjejaskan ketepatan) |
Kadar penolakan (tidak mematuhi) |
≥ 99.9% |
Skop pengesanan |
Tahap cecair rendah |
Bekalan kuasa |
220 V, 50 Hz, fasa tunggal (voltan khas atas permintaan) |
Jumlah kuasa |
lebih kurang 1.0 kW |
Kawalan voltan |
24 V DC |
Udara termampat |
4 bar (min.) – 12 bar (maks.), talian udara yang dibekalkan pelanggan |
Suhu operasi |
0°C – 40°C |
Kelembapan operasi |
≤ 95% RH (pada 40°C) |
HMI |
Skrin sentuh 7-inci, LCD dengan lampu belakang LED |
Perumahan |
Keluli tahan karat, unit utama bertutup |

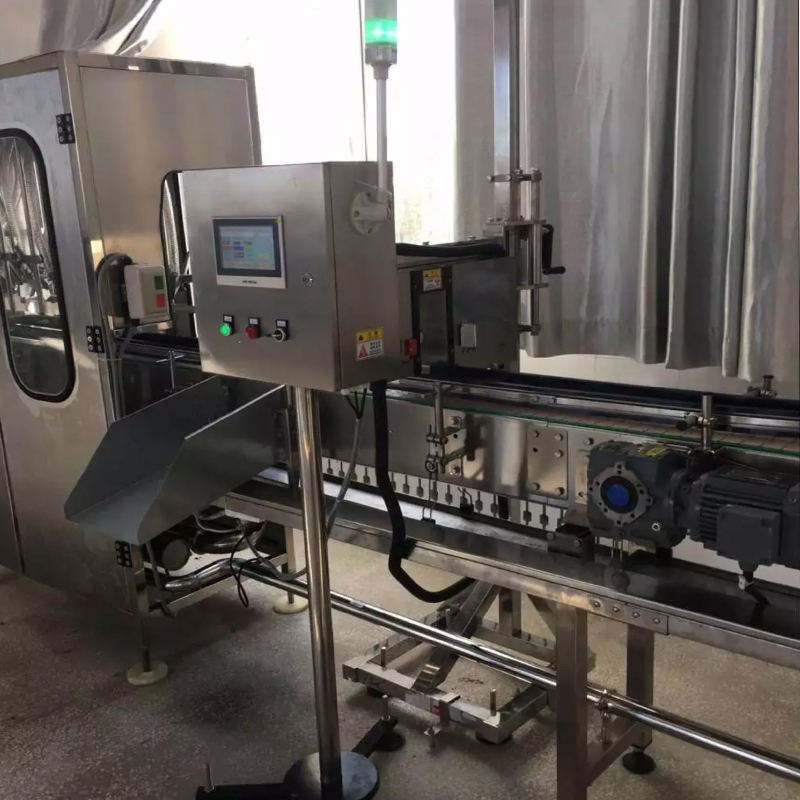

Ke mana ia pergi: selepas mesin pengisian, dan sama ada sebelum atau selepas pengekod.
Keperluan talian: dipasang pada penghantar satu lorong dengan keratan lurus sekurang-kurangnya 2 meter.
Pengubahsuaian penghantar: potong jurang pagar ≤15 cm pada bahagian lurus untuk bertindak sebagai pintu keluar penolakan.
Komposisi: unit pengesanan, unit penolakan, kabinet pengagihan kuasa, HMI, komponen elektronik dan mekanikal.
Masa pemasangan: selesai dalam masa 24 jam di tapak.
Hantarkan kepada kami ketinggian penghantar, kelajuan garisan dan lukisan bekas anda dan kami akan mengesahkan kesesuaian sebelum pengeluaran.
Komponen utama diimport untuk prestasi dan kebolehpercayaan:
Pemancar sinar-X - Jepun
Penerima X-ray — Jepun
HMI — Taiwan
Berdasarkan hasil pemeriksaan, sistem itu dibina untuk berprestasi setanding dengan jenama antarabangsa terkemuka seperti Heuft (Jerman) dan Krones (Jerman), pada titik harga yang sesuai untuk pengisi yang semakin meningkat.
Pensijilan: CE, SGS, pengurusan kualiti ISO 9001, TÜV dan CSA, serta bukti kelayakan Pembekal Disahkan Alibaba. Dikilangkan oleh Jinan Cassman Machinery Co., Ltd. — 15 tahun pengalaman, 15,000 m² kilang, dan pangkalan terpasang di 65 negara.
Adakah pemeriksaan aras isi X-ray selamat? Adakah ia menjadikan produk radioaktif?
Ya, ia selamat. Mesin menggunakan tiub sinar-X bertenaga rendah — bukan sumber isotop radioaktif — dan pelepasan berhenti secara automatik apabila tiada bekas hadir. Tiada sisa radioaktiviti dalam produk, selaras dengan cara pemeriksa isian sinar-X bukan isotop diterangkan di seluruh industri, termasuk Thermo Scientific InScan.
Bolehkah ia memeriksa tin aluminium dan botol legap?
ya. Itulah sebab utama untuk memilih X-ray berbanding penderiaan optik — ia membaca paras cecair melalui tin logam, PET gelap, label dan lengan bercetak yang menyekat optik dan banyak penderia frekuensi tinggi.
Apakah kelajuan tertinggi yang boleh dijalankan?
Sehingga 36,000 botol sejam, pada kelajuan talian penghantar ≤1.6 m/s. Kadar yang tepat bergantung pada saiz bekas dan diameter.
Sejauh mana ketepatannya?
±1 mm resolusi statik dan ±1.5 mm dinamik, dengan kadar penolakan ≥99.9% untuk bekas yang tidak mematuhi. Buih dan sloshing boleh menjejaskan ketepatan, jadi kami menyesuaikan konfigurasi kepada produk anda.
Apakah yang dikesan?
Paras cecair rendah (underfill). Bekas luar spesifikasi ditolak secara automatik dengan penggera boleh didengar dan visual.
Berapa lama masa pemasangan?
Pemasangan di tapak selesai dalam masa 24 jam, dengan syarat talian memenuhi keperluan satu lorong, 2 meter keratan lurus.
Beritahu kami jenis bekas anda, kapasiti, kelajuan talian dan susun atur penghantar, dan kami akan mengesyorkan konfigurasi yang betul dan mengesahkan kesesuaian.
