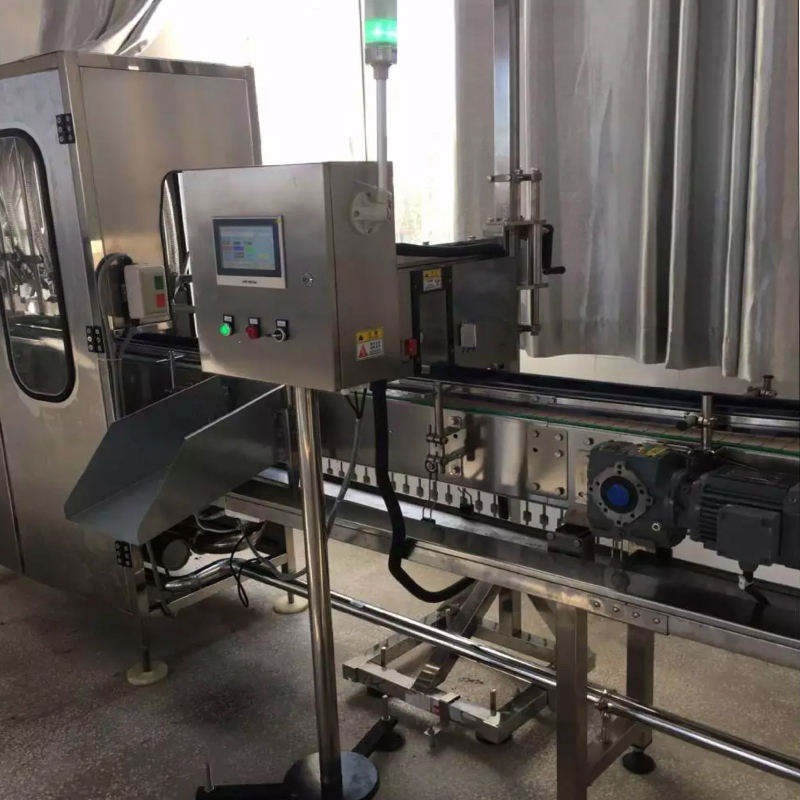

X-straal-vloeistofvlak-inspeksiemasjien vir hoëspoedvullyne

Hoekom X-straal in plaas van optiese of hoëfrekwensiewaarneming

Optiese en baie hoëfrekwensievlaktoetsers werk net betroubaar op deursigtige houers. Die oomblik dat jy aluminium blikkies, donker PET, gedrukte moue of gemerkte glas laat loop, sukkel daardie metodes.

X-straal-inspeksie lees die werklike vloeistofkolom ongeag hoe ondeursigtig die verpakking is. Produkte gaan deur 'n lae-energie X-straal-skanderingtonnel; houers met verskillende vulvlakke blokkeer die balk met verskillende hoeveelhede, wat duidelike lesings by die ontvanger lewer. Die stelsel vergelyk elke lesing met jou gedefinieerde parameters en verwerp enigiets buite spesifikasie.

Dit maak een masjien lewensvatbaar oor gemengde verpakking - blikkies vandag, PET môre - in plaas daarvan om 'n aparte tegnologie vir elke tipe houer te koop. Onafhanklike vervaardigers in die kategorie bevestig dat X-straal se kernvoordeel deurdring deur ondeursigtige en metaalverpakkings waar optiese sensors nie kan nie, soos Daheng Imavision en Mic Machinery albei opmerk vir ingemaakte en donkerhouerlyne.

Belangrike en eerlike waarskuwing: skuim en skuim kan lees akkuraatheid op hoogs koolzuurhoudende of vinnig bewegende produkte beïnvloed. Ons grootte en posisioneer die eenheid vir jou spesifieke produk en lynspoed om dit binne die gegradeerde toleransie te hou.

Wie gebruik hierdie masjien

Hierdie inspekteur is gebou vir vullers wat nie 'n buite-spesifikasiehouer kan bekostig wat 'n kleinhandelrak bereik nie:

• Drank - water, koeldrank, bier, koolzuurhoudende drankies, sap, tee, koue koffie

• Suiwel- en plantgebaseerd — melk en soortgelyke vloeibare produkte

• Kos - souse, olies, speserye en ander vloeibare kosse

• Farmaseutiese en chemiese - vloeibare medisyne, oplossings, skoonmaakmiddels

Dit hanteer houers van 60 ml tot 1 000 ml (groter groottes beskikbaar op aanvraag) oor aluminiumblikkies, blikblikke, PET-bottels, PE-bottels en glasbottels.

Hoe die inspeksie en verwerping werk

1. Skandeer - elke gevulde houer gaan deur die X-straaltonnel op 'n enkelbaan vervoerband.

2. Evalueer - die stelsel meet die vulvlak en vergelyk dit met jou lae-vlak drempel.

3. Baan — 'n enkodeerder wat op die vervoerband se sinchrone motor gemonteer is, ken aan elke defekte houer 'n spesifieke ID toe, so verwerping bly akkuraat selfs al stop die lyn of verander spoed.

4. Verwerp — nie-konformerende houers word deur 'n ≤15 cm gaping in die vangrail uitgestoot, met gelyktydige hoorbare en visuele alarms.

5. Versamel — afgekeurde items val in 'n stewige opvangbak wat jy by die uitwerppunt plaas.

Omdat verwerping gekoppel is aan 'n nagespoorde houer-ID eerder as 'n tydhouer, veroorsaak lynspoedskommelings en stilstand nie verkeerde afkeurings nie.

Sleutel kenmerke

• Nie-kontak, in-lyn, nie-vernietigend - geen skade aan produk of verpakking nie.

• Enkodeerder-gebaseerde afkeurnasporing - akkuraatheid hou deur lynstops en spoedveranderinge.

• Pas outomaties aan by lynspoed - dinamiese, intydse inspeksie sonder handmatige herinstelling.

• Afsonderlike inspeksie- en beheerkaste - voorkom elektromagnetiese interferensie vir meer stabiele werking.

• Vlekvrye staal, verseëlde hoofeenheid — bestand teen mis en waterdruppels vir afwas-tipe omgewings.

• X-straal sny af wanneer ledig - geen houer, geen emissie; dit verleng ook die lewe van die X-straalbron.

• Hardewarekringe + ingebedde bedryfstelsel - gebou vir langtermyn, stabiele deurlopende loop.

• 7-duim-raakskerm-HMI - eenvoudige bediening en vinnige oorskakeling tussen houertipes.

• Geen radioaktiewe isotoopbron nie — gebruik 'n sagtestraal (X-straalbuis) ontwerp; stralingsbeskerming is veilig en betroubaar.

Tegniese spesifikasies

Soos gepubliseer in die Cassman-ingenieursvoorstel (Junie 2026). Finale konfigurasie is aangepas vir jou houer en lyn.

Parameter	Spesifikasie
Maksimum deurset	36 000 bottels/uur
Vervoerbandlynspoed	≤ 1,6 m/s
Houer materiaal	Aluminiumblik, blikblik, PET, PE, glas
Houer kapasiteit	60 ml – 1 000 ml (groter aanpasbaar)
Houer deursnee	20 mm – 100 mm (komponentkeuse wissel volgens materiaaldigtheid en deursnee)
Statiese resolusie	±1 mm (skuim/skuim kan akkuraatheid beïnvloed)
Dinamiese resolusie	±1,5 mm (skuim/skuim kan akkuraatheid beïnvloed)
Verwerpingskoers (nie-konform)	≥ 99,9%
Opsporing omvang	Lae vloeistofvlak
Kragtoevoer	220 V, 50 Hz, enkelfase (spesiale spanning op aanvraag)
Totale krag	Ongeveer. 1,0 kW
Beheer spanning	24 V DC
Saamgeperste lug	4 bar (min.) – 12 bar (maks.), luglyn wat deur klante voorsien word
Bedryfstemperatuur	0°C – 40°C
Bedryfs humiditeit	≤ 95% RH (by 40°C)
HMI	7-duim-raakskerm, LED-agtergrondverligte LCD
Behuising	Vlekvrye staal, verseëlde hoofeenheid

Installasie en integrasie

• Waarheen dit gaan: na die vulmasjien, en óf voor óf na die kodeerder.

• Lynvereiste: monteer op 'n enkelbaan vervoerband met 'n reguit gedeelte van minstens 2 meter.

• Vervoerbandmodifikasie: sny 'n veiligheidsreling gaping van ≤15 cm by die reguit gedeelte om as die verwerpingsuitgang te dien.

• Samestelling: opsporingseenheid, verwerpingseenheid, kragverspreidingskas, HMI, elektroniese en meganiese komponente.

• Installasietyd: voltooi binne 24 uur op die perseel.

Stuur vir ons jou vervoerbandhoogte, lynspoed en houertekeninge en ons sal pas bevestig voor produksie.

Kernkomponente en kwaliteit

Sleutelkomponente word ingevoer vir werkverrigting en betroubaarheid:

• X-straalstraler — Japan

• X-straal ontvanger — Japan

• HMI - Taiwan

Met inspeksieresultate is die stelsel gebou om vergelykbaar te presteer met toonaangewende internasionale handelsmerke soos Heuft (Duitsland) en Krones (Duitsland), teen 'n pryspunt wat geskik is vir die groei van vullers.

Sertifiserings: CE, SGS, ISO 9001 kwaliteitsbestuur, TÜV en CSA, plus 'n Alibaba-geverifieerde verskaffer-bewys. Vervaardig deur Jinan Cassman Machinery Co., Ltd. — 15 jaar ondervinding, 'n 15 000 m² fabriek, en 'n geïnstalleerde basis in 65 lande.

Gereelde vrae

Is X-straalvulvlakinspeksie veilig? Maak dit die produk radioaktief?

Ja, dit is veilig. Die masjien gebruik 'n lae-energie X-straalbuis - nie 'n radioaktiewe isotoopbron nie - en emissie stop outomaties wanneer geen houer teenwoordig is nie. Daar is geen oorblywende radioaktiwiteit in die produk nie, in ooreenstemming met hoe nie-isotoop X-straalvulinspekteurs oor die hele bedryf beskryf word, insluitend Thermo Scientific InScan.

Kan dit aluminium blikkies en ondeursigtige bottels inspekteer?

Ja. Dit is die hoofrede om X-straal bo optiese waarneming te kies - dit lees die vloeistofvlak deur metaalblikkies, donker PET, etikette en gedrukte moue wat optiese en baie hoëfrekwensiesensors blokkeer.

Wat is die hoogste spoed wat dit kan hardloop?

Tot 36 000 bottels per uur, teen 'n vervoerlynspoed van ≤1,6 m/s. Die presiese koers hang af van houergrootte en deursnee.

Hoe akkuraat is dit?

±1 mm statiese en ±1.5 mm dinamiese resolusie, met 'n ≥99.9% verwerpingskoers vir nie-konformerende houers. Skuim en skuim kan akkuraatheid beïnvloed, daarom pas ons die konfigurasie aan op jou produk.

Wat bespeur dit?

Lae vloeistofvlak (ondervulling). Buite-spesifikasie houers word outomaties afgekeur met hoorbare en visuele alarms.

Hoe lank neem installasie?

Installasie op die perseel word binne 24 uur voltooi, mits die lyn aan die enkelbaan-, 2-meter reguitseksievereiste voldoen.

---

Kry 'n pasgemaakte konfigurasie

Vertel ons jou houertipe, kapasiteit, lynspoed en vervoerbanduitleg, en ons sal die regte konfigurasie aanbeveel en die pas bevestig.
