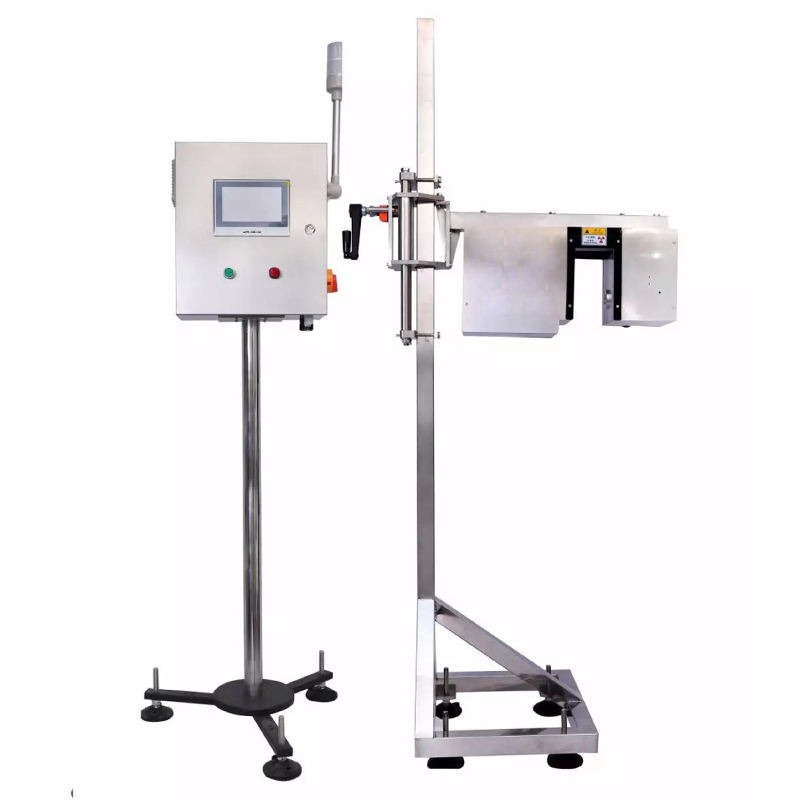

Рендгенска машина за контролу нивоа течности за линије за пуњење велике брзине

Зашто рендгенски зраци уместо оптичког или високофреквентног сензора

Оптички и многи уређаји за проверу нивоа високе фреквенције поуздано раде само на провидним контејнерима. У тренутку када покренете алуминијумске лименке, тамни ПЕТ, штампане рукаве или стакло са етикетом, те методе се боре.

Рендгенска инспекција очитава стварну колону течности без обзира на то колико је паковање непрозирно. Производи пролазе кроз нискоенергетски тунел за скенирање рендгенских зрака; контејнери са различитим нивоима пуњења блокирају сноп за различите количине, производећи различита очитавања на пријемнику. Систем упоређује свако очитање са вашим дефинисаним параметрима и одбија све што је ван спецификације.

Ово чини једну машину одрживом у мешовитом паковању — лименке данас, ПЕТ сутра — уместо куповине посебне технологије за сваки тип контејнера. Независни произвођачи у категорији потврђују да је кључна предност Кс-зрака да продире у непрозирну и металну амбалажу тамо где оптички сензори не могу, као што Дахенг Имависион и Миц Мацхинери примећују за линије конзервираних и тамних контејнера.

Важно и искрено упозорење: пена и прскање могу утицати на тачност очитавања на високо газираним производима или производима који се брзо крећу. Ми димензионирамо и позиционирамо јединицу за ваш специфични производ и брзину линије како бисмо ово одржали у оквиру номиналне толеранције.

Ко користи ову машину

Овај инспектор је направљен за пуниоце који не могу себи приуштити да контејнер ван спецификације стигне до малопродајне полице:

• Пиће — вода, безалкохолна пића, пиво, газирана пића, сок, чај, хладна кафа

• Млечни и биљни производи — млеко и слични течни производи

• Храна — сосеви, уља, зачини и друга течна храна

• Фармацеутски и хемијски — течни лекови, раствори, средства за чишћење

Обрађује контејнере од 60 мл до 1000 мл (веће величине доступне на захтев) преко алуминијумских лименки, лименки од лима, ПЕТ боца, ПЕ боца и стаклених боца.

Како функционише инспекција и одбијање

1. Скенирање — сваки напуњени контејнер пролази кроз рендгенски тунел на једнотрачном транспортеру.

2. Процени — систем мери ниво пуњења и упоређује га са вашим прагом ниског нивоа.

3. Трака — енкодер монтиран на синхрони мотор транспортера додељује сваком неисправном контејнеру одређени ИД, тако да одбацивање остаје тачно чак и ако се линија заустави или промени брзину.

4. Одбацивање — неусаглашени контејнери се избацују кроз размак од ≤15 цм у заштитној огради, уз истовремене звучне и визуелне аларме.

5. Прикупите — одбијени предмети падају у чврсту канту за хватање коју поставите на месту избацивања.

Пошто је одбијање везано за праћени ИД контејнера, а не за тајмер, флуктуације брзине линије и застоји не узрокују погрешно одбацивање.

Кључне карактеристике

• Бесконтактно, на линији, без разарања — без оштећења производа или паковања.

• Праћење одбијања засновано на енкодеру — прецизност се одржава кроз заустављање линије и промене брзине.

• Аутоматски се прилагођава брзини линије — динамичка инспекција у реалном времену без ручног поновног подешавања.

• Одвојени ормари за преглед и контролу — спречавају електромагнетне сметње за стабилнији рад.

• Нерђајући челик, запечаћена главна јединица — отпорна на маглу и капљице воде за окружења типа прања.

• Рендген се прекида у стању мировања — нема контејнера, нема емисије; ово такође продужава живот извора рендгенских зрака.

• Хардверска кола + уграђени ОС — направљен за дуготрајно, стабилно континуирано функционисање.

• ХМИ са 7-инчним екраном осетљивим на додир — једноставно руковање и брзо пребацивање између типова контејнера.

• Без извора радиоактивних изотопа — користи дизајн меких зрака (рендгенске цеви); заштита од зрачења је сигурна и поуздана.

Техничке спецификације

Као што је објављено у Цассман инжењерском предлогу (јун 2026). Коначна конфигурација је прилагођена вашем контејнеру и линији.

Параметар	Спецификација
Максимална пропусност	36.000 боца/сат
Брзина транспортне линије	≤ 1,6 м/с
Контејнерски материјали	Алуминијумска конзерва, лименка, ПЕТ, ПЕ, стакло
Капацитет контејнера	60 мл – 1000 мл (већи прилагодљив)
Пречник контејнера	20 мм – 100 мм (избор компоненти варира у зависности од густине материјала и пречника)
Статичка резолуција	±1 мм (пена/прскање може утицати на прецизност)
Динамичка резолуција	±1,5 мм (пена/прскање може утицати на прецизност)
Стопа одбијања (неусаглашено)	≥ 99,9%
Обим детекције	Низак ниво течности
Напајање	220 В, 50 Хз, једнофазни (посебни напони на захтев)
Укупна снага	Прибл. 1,0 кВ
Контролни напон	24 В ДЦ
Компримовани ваздух	4 бара (мин.) – 12 бара (макс.), ваздушни вод који напаја купац
Радна температура	0°Ц – 40°Ц
Радна влажност	≤ 95% РХ (на 40°Ц)
ХМИ	7-инчни екран осетљив на додир, ЛЦД са ЛЕД позадинским осветљењем
Становање	Нерђајући челик, запечаћена главна јединица

Инсталација и интеграција

• Где иде: после машине за пуњење, или пре или после кодера.

• Захтеви за линију: монтира се на једноструки транспортер са равним делом од најмање 2 метра.

• Модификација транспортера: исећи размак заштитне ограде од ≤15 цм на равном делу да би деловао као излаз за одбацивање.

• Састав: јединица за детекцију, јединица за одбацивање, разводни орман, ХМИ, електронске и механичке компоненте.

• Време уградње: завршено у року од 24 сата на лицу места.

Пошаљите нам своју висину транспортера, брзину линије и цртеже контејнера и ми ћемо потврдити да одговарају пре производње.

Основне компоненте и квалитет

Кључне компоненте се увозе ради перформанси и поузданости:

• Рендгенски емитер — Јапан

• Рендгенски пријемник — Јапан

• ХМИ — Тајван

На основу резултата инспекције, систем је направљен да ради упоредиво са водећим међународним брендовима као што су Хеуфт (Немачка) и Кронес (Немачка), по цени која одговара растућим пунилима.

Сертификати: ЦЕ, СГС, ИСО 9001 менаџмент квалитета, ТУВ и ЦСА, плус акредитив Алибаба верификованог добављача. Произвођач Јинан Цассман Мацхинери Цо., Лтд. — 15 година искуства, 15.000 м⊃2; фабрику и инсталирану базу у 65 земаља.

Често постављана питања

Да ли је рендгенска контрола нивоа пуњења безбедна? Да ли производ чини радиоактивним?

Да, сигурно је. Машина користи нискоенергетску рендгенску цев — није извор радиоактивних изотопа — и емисија се аутоматски зауставља када нема контејнера. У производу нема преостале радиоактивности, што је у складу са начином на који су не-изотопни инспектори пуњења Кс-зрацима описани у целој индустрији, укључујући Тхермо Сциентифиц ИнСцан.

Може ли да прегледа алуминијумске лименке и непрозирне боце?

Да. То је главни разлог да се изабере рендгенски снимак уместо оптичког сенсинга — он очитава ниво течности кроз металне лименке, тамни ПЕТ, етикете и штампане навлаке који блокирају оптичке и многе високофреквентне сензоре.

Која је највећа брзина коју може да покрене?

До 36.000 боца на сат, при брзини транспортне линије од ≤1,6 м/с. Тачна стопа зависи од величине и пречника контејнера.

Колико је то тачно?

±1 мм статичка и ±1,5 мм динамичка резолуција, са стопом одбијања ≥99,9% за неусаглашене контејнере. Пена и прскање могу да утичу на тачност, тако да прилагођавамо конфигурацију вашем производу.

Шта открива?

Низак ниво течности (недовољно пуњење). Контејнери ван спецификације се аутоматски одбијају уз звучне и визуелне аларме.

Колико дуго траје инсталација?

Инсталација на лицу места је завршена у року од 24 сата, под условом да линија испуњава захтеве за једноструку траку, 2 метра правог пресека.

---

Набавите прилагођену конфигурацију

Реците нам свој тип контејнера, капацитет, брзину линије и распоред транспортера, а ми ћемо препоручити праву конфигурацију и потврдити уклапање.
