Ενσωματωμένη επιθεώρηση επιπέδου πλήρωσης χωρίς επαφή και αυτόματη απόρριψη για δοχεία αλουμινίου, PET, PE, λευκοσίδηρο και γυαλί — έως 36.000 φιάλες την ώρα, με ποσοστό απόρριψης ≥99,9% για μη συμμορφούμενα δοχεία.

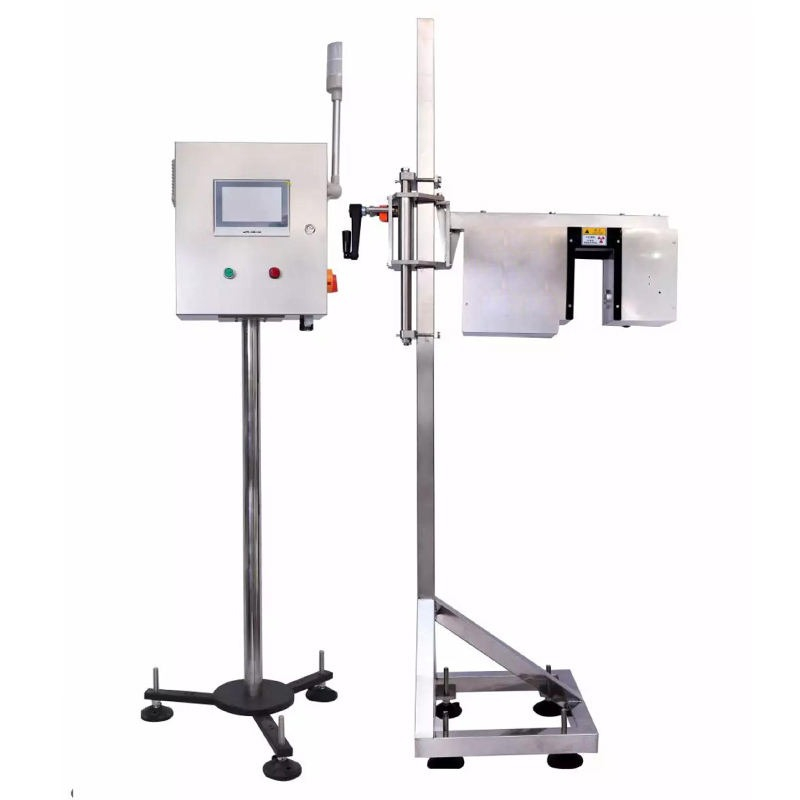

Μια ενιαία υπογεμισμένη παρτίδα μπορεί να προκαλέσει παράπονα καταναλωτών, αντιστροφές χρεώσεων από πωλητές λιανικής και σε ρυθμιζόμενες αγορές, νομικές διαφωνίες σχετικά με τη συμμόρφωση με το καθαρό περιεχόμενο. Το μηχάνημα ελέγχου στάθμης υγρού ακτίνων Χ Cassman κάθεται απευθείας στη γραμμή πλήρωσης, ελέγχει κάθε δοχείο καθώς περνάει και εκτοξεύει ό,τι πέφτει έξω από το παράθυρο επιπέδου πλήρωσης — χωρίς να αγγίξει, να ανοίξει ή να επιβραδύνει το προϊόν.
| Διαθεσιμότητα: | |
|---|---|
Τα οπτικά και πολλά πούλια στάθμης υψηλής συχνότητας λειτουργούν αξιόπιστα μόνο σε διαφανή δοχεία. Τη στιγμή που χρησιμοποιείτε κουτιά αλουμινίου, σκούρο PET, μανίκια με στάμπα ή γυαλί με ετικέτα, αυτές οι μέθοδοι δυσκολεύονται.
Η επιθεώρηση με ακτίνες Χ διαβάζει την πραγματική στήλη υγρού ανεξάρτητα από το πόσο αδιαφανής είναι η συσκευασία. Τα προϊόντα διέρχονται από μια σήραγγα σάρωσης ακτίνων Χ χαμηλής ενέργειας. δοχεία με διαφορετικά επίπεδα πλήρωσης μπλοκάρουν τη δέσμη σε διαφορετικές ποσότητες, παράγοντας διακριτές μετρήσεις στον δέκτη. Το σύστημα συγκρίνει κάθε ένδειξη με τις καθορισμένες παραμέτρους σας και απορρίπτει οτιδήποτε εκτός προδιαγραφών.
Αυτό καθιστά ένα μηχάνημα βιώσιμο σε μικτές συσκευασίες - κουτιά σήμερα, PET αύριο - αντί να αγοράζει μια ξεχωριστή τεχνολογία για κάθε τύπο δοχείων. Ανεξάρτητοι κατασκευαστές της κατηγορίας επιβεβαιώνουν ότι το βασικό πλεονέκτημα των ακτίνων Χ είναι η διείσδυση σε αδιαφανείς και μεταλλικές συσκευασίες όπου οι οπτικοί αισθητήρες δεν μπορούν, όπως σημειώνουν και οι Daheng Imavision και Mic Machinery για τις γραμμές κονσερβών και σκούρων δοχείων.
Σημαντική και ειλικρινής προειδοποίηση: ο αφρός και το sloshing μπορεί να επηρεάσουν την ακρίβεια ανάγνωσης σε προϊόντα με υψηλή περιεκτικότητα σε ανθρακούχα ή γρήγορα κινούμενα προϊόντα. Διαστασιολογούμε και τοποθετούμε τη μονάδα για το συγκεκριμένο προϊόν και την ταχύτητα γραμμής σας για να το διατηρήσουμε εντός της ονομαστικής ανοχής.

Αυτός ο επιθεωρητής έχει κατασκευαστεί για πληρωτικά που δεν μπορούν να αντέξουν οικονομικά ένα δοχείο εκτός προδιαγραφών που φτάνει σε ένα ράφι λιανικής:
Ποτό — νερό, αναψυκτικά, μπύρα, ανθρακούχα ποτά, χυμός, τσάι, κρύος καφές
Γαλακτοκομικά και φυτικής προέλευσης — γάλα και παρόμοια υγρά προϊόντα
Τρόφιμα — σάλτσες, λάδια, καρυκεύματα και άλλα υγρά τρόφιμα
Φαρμακευτικά και χημικά — υγρά φάρμακα, διαλύματα, καθαριστικά
Χειρίζεται δοχεία από 60 ml έως 1.000 ml (μεγαλύτερα μεγέθη διαθέσιμα κατόπιν αιτήματος) σε δοχεία από αλουμίνιο, λευκοσίδηρο, μπουκάλια PET, φιάλες πολυαιθυλενίου και γυάλινα μπουκάλια.
Σάρωση — κάθε γεμάτο δοχείο διέρχεται από τη σήραγγα ακτίνων Χ σε έναν μεταφορέα μονής λωρίδας.
Αξιολόγηση — το σύστημα μετρά το επίπεδο πλήρωσης και το συγκρίνει με το όριο χαμηλού επιπέδου.
Παρακολούθηση — ένας κωδικοποιητής τοποθετημένος στον σύγχρονο κινητήρα του μεταφορέα εκχωρεί σε κάθε ελαττωματικό δοχείο ένα συγκεκριμένο αναγνωριστικό, έτσι η απόρριψη παραμένει ακριβής ακόμα κι αν η γραμμή σταματήσει ή αλλάξει ταχύτητα.
Απόρριψη — τα μη συμμορφούμενα δοχεία εκτινάσσονται μέσω ενός κενού ≤15 cm στο προστατευτικό κιγκλίδωμα, με ταυτόχρονους ηχητικούς και οπτικούς συναγερμούς.
Συλλέξτε — τα αντικείμενα που απορρίφθηκαν πέφτουν σε έναν άκαμπτο κάδο συλλογής που τοποθετείτε στο σημείο εκτίναξης.
Επειδή η απόρριψη συνδέεται με ένα αναγνωριστικό κοντέινερ που παρακολουθείται και όχι με ένα χρονόμετρο, οι διακυμάνσεις της ταχύτητας γραμμής και οι διακοπές δεν προκαλούν εσφαλμένες απορρίψεις.

Χωρίς επαφή, σε σειρά, μη καταστροφικό — χωρίς ζημιά στο προϊόν ή στη συσκευασία.
Παρακολούθηση απόρριψης βάσει κωδικοποιητή — η ακρίβεια διατηρείται σε στάσεις γραμμής και αλλαγές ταχύτητας.
Προσαρμόζεται αυτόματα στην ταχύτητα γραμμής — δυναμική επιθεώρηση σε πραγματικό χρόνο χωρίς μη αυτόματο επανασυντονισμό.
Ξεχωριστά ερμάρια επιθεώρησης και ελέγχου — αποτρέπει τις ηλεκτρομαγνητικές παρεμβολές για πιο σταθερή λειτουργία.
Από ανοξείδωτο χάλυβα, σφραγισμένη κύρια μονάδα — ανθεκτική στην ομίχλη και στα σταγονίδια νερού για περιβάλλοντα τύπου πλύσης.
Η ακτινογραφία διακόπτεται όταν είναι σε αδράνεια — χωρίς δοχείο, χωρίς εκπομπή. Αυτό επεκτείνει επίσης τη διάρκεια ζωής της πηγής ακτίνων Χ.
Κύκλωμα υλικού + ενσωματωμένο λειτουργικό σύστημα — κατασκευασμένο για μακροχρόνια, σταθερή συνεχή λειτουργία.
Οθόνη αφής 7 ιντσών HMI — απλή λειτουργία και γρήγορη εναλλαγή μεταξύ τύπων κοντέινερ.
Χωρίς πηγή ραδιενεργού ισοτόπου — χρησιμοποιεί σχεδιασμό μαλακών ακτίνων (σωλήνας ακτίνων Χ). Η ακτινοπροστασία είναι ασφαλής και αξιόπιστη.
Όπως δημοσιεύτηκε στην πρόταση μηχανικής Cassman (Ιούνιος 2026). Η τελική διαμόρφωση είναι προσαρμοσμένη στο κοντέινερ και τη γραμμή σας.
Παράμετρος |
Προσδιορισμός |
Μέγιστη απόδοση |
36.000 μπουκάλια/ώρα |
Ταχύτητα μεταφορικής γραμμής |
≤ 1,6 m/s |
Υλικά δοχείων |
Κουτιά αλουμινίου, μεταλλικό κουτί, PET, PE, γυαλί |
Χωρητικότητα κοντέινερ |
60 ml – 1.000 ml (μεγαλύτερο προσαρμόσιμο) |
Διάμετρος δοχείου |
20 mm – 100 mm (η επιλογή των εξαρτημάτων ποικίλλει ανάλογα με την πυκνότητα και τη διάμετρο του υλικού) |
Στατική ανάλυση |
±1 χιλιοστά (ο αφρός/ξεφλούδισμα μπορεί να επηρεάσει την ακρίβεια) |
Δυναμική ανάλυση |
±1,5 χιλιοστά (ο αφρός/το ξεφλούδισμα μπορεί να επηρεάσει την ακρίβεια) |
Ποσοστό απόρριψης (μη συμμόρφωση) |
≥ 99,9% |
Πεδίο ανίχνευσης |
Χαμηλό επίπεδο υγρού |
Τροφοδοτικό |
220 V, 50 Hz, μονοφασική (ειδικές τάσεις κατόπιν παραγγελίας) |
Συνολική ισχύς |
Περίπου 1,0 kW |
Έλεγχος τάσης |
24 V DC |
Πεπιεσμένος αέρας |
4 bar (ελάχ.) – 12 bar (μέγ.), αεροπορική γραμμή που παρέχεται από τον πελάτη |
Θερμοκρασία λειτουργίας |
0°C – 40°C |
Υγρασία λειτουργίας |
≤ 95% RH (στους 40°C) |
HMI |
Οθόνη αφής 7 ιντσών, LCD με οπίσθιο φωτισμό LED |
Στέγαση |
Ανοξείδωτος χάλυβας, σφραγισμένη κύρια μονάδα |

Πού πηγαίνει: μετά τη μηχανή πλήρωσης και είτε πριν είτε μετά τον κωδικοποιητή.
Απαίτηση γραμμής: τοποθετείται σε μεταφορέα μονής λωρίδας με ευθύγραμμο τμήμα τουλάχιστον 2 μέτρων.
Τροποποίηση μεταφορέα: κόψτε ένα διάκενο προστατευτικού κιγκλιδώματος ≤15 cm στο ευθύ τμήμα για να λειτουργήσει ως έξοδος απόρριψης.
Σύνθεση: μονάδα ανίχνευσης, μονάδα απόρριψης, ντουλάπι διανομής ισχύος, HMI, ηλεκτρονικά και μηχανικά εξαρτήματα.
Χρόνος εγκατάστασης: ολοκληρώθηκε εντός 24 ωρών επί τόπου.
Στείλτε μας το ύψος του μεταφορέα, την ταχύτητα γραμμής και τα σχέδια του κοντέινερ και θα επιβεβαιώσουμε την εφαρμογή πριν από την παραγωγή.
Τα βασικά εξαρτήματα εισάγονται για απόδοση και αξιοπιστία:
Εκπομπός ακτίνων Χ — Ιαπωνία
Δέκτης ακτίνων Χ — Ιαπωνία
HMI — Ταϊβάν
Με βάση τα αποτελέσματα των επιθεωρήσεων, το σύστημα έχει κατασκευαστεί για να αποδίδει συγκρίσιμες με κορυφαίες διεθνείς μάρκες όπως η Heuft (Γερμανία) και η Krones (Γερμανία), σε τιμή κατάλληλη για την καλλιέργεια πληρωτικών.
Πιστοποιήσεις: CE, SGS, διαχείριση ποιότητας ISO 9001, TÜV και CSA, καθώς και διαπιστευτήριο επαληθευμένου προμηθευτή Alibaba. Κατασκευάστηκε από την Jinan Cassman Machinery Co., Ltd. — 15 χρόνια εμπειρίας, 15.000 m² εργοστάσιο και εγκατεστημένη βάση σε 65 χώρες.
Είναι ασφαλής η επιθεώρηση επιπέδου πλήρωσης με ακτίνες Χ; Κάνει το προϊόν ραδιενεργό;
Ναι, είναι ασφαλές. Το μηχάνημα χρησιμοποιεί σωλήνα ακτίνων Χ χαμηλής ενέργειας — όχι πηγή ραδιενεργού ισοτόπου — και η εκπομπή σταματά αυτόματα όταν δεν υπάρχει δοχείο. Δεν υπάρχει υπολειμματική ραδιενέργεια στο προϊόν, σύμφωνα με τον τρόπο με τον οποίο περιγράφονται οι επιθεωρητές πλήρωσης ακτίνων Χ μη ισοτόπων σε ολόκληρο τον κλάδο, συμπεριλαμβανομένου του Thermo Scientific InScan.
Μπορεί να επιθεωρήσει δοχεία αλουμινίου και αδιαφανή μπουκάλια;
Ναί. Αυτός είναι ο κύριος λόγος για να επιλέξετε την ακτινογραφία αντί της οπτικής ανίχνευσης — διαβάζει τη στάθμη του υγρού μέσω μεταλλικών δοχείων, σκούρου PET, ετικετών και τυπωμένων περιβλημάτων που εμποδίζουν τους οπτικούς και πολλούς αισθητήρες υψηλής συχνότητας.
Ποια είναι η μεγαλύτερη ταχύτητα που μπορεί να τρέξει;
Έως 36.000 φιάλες την ώρα, με ταχύτητα μεταφορικής γραμμής ≤1,6 m/s. Ο ακριβής ρυθμός εξαρτάται από το μέγεθος και τη διάμετρο του δοχείου.
Πόσο ακριβές είναι;
±1 mm στατική και ±1,5 mm δυναμική ανάλυση, με ποσοστό απόρριψης ≥99,9% για μη συμμορφούμενα δοχεία. Ο αφρός και το sloshing μπορεί να επηρεάσουν την ακρίβεια, επομένως συντονίζουμε τη διαμόρφωση στο προϊόν σας.
Τι ανιχνεύει;
Χαμηλή στάθμη υγρού (υποπλήρωση). Τα εμπορευματοκιβώτια εκτός προδιαγραφών απορρίπτονται αυτόματα με ηχητικούς και οπτικούς συναγερμούς.
Πόσο καιρό διαρκεί η εγκατάσταση;
Η επιτόπια εγκατάσταση ολοκληρώνεται εντός 24 ωρών, υπό την προϋπόθεση ότι η γραμμή πληροί την απαίτηση μονής λωρίδας, ευθύγραμμης διατομής 2 μέτρων.
Πείτε μας τον τύπο του κοντέινερ, τη χωρητικότητα, την ταχύτητα γραμμής και τη διάταξη του μεταφορέα και θα σας προτείνουμε τη σωστή διαμόρφωση και θα επιβεβαιώσουμε την εφαρμογή.
