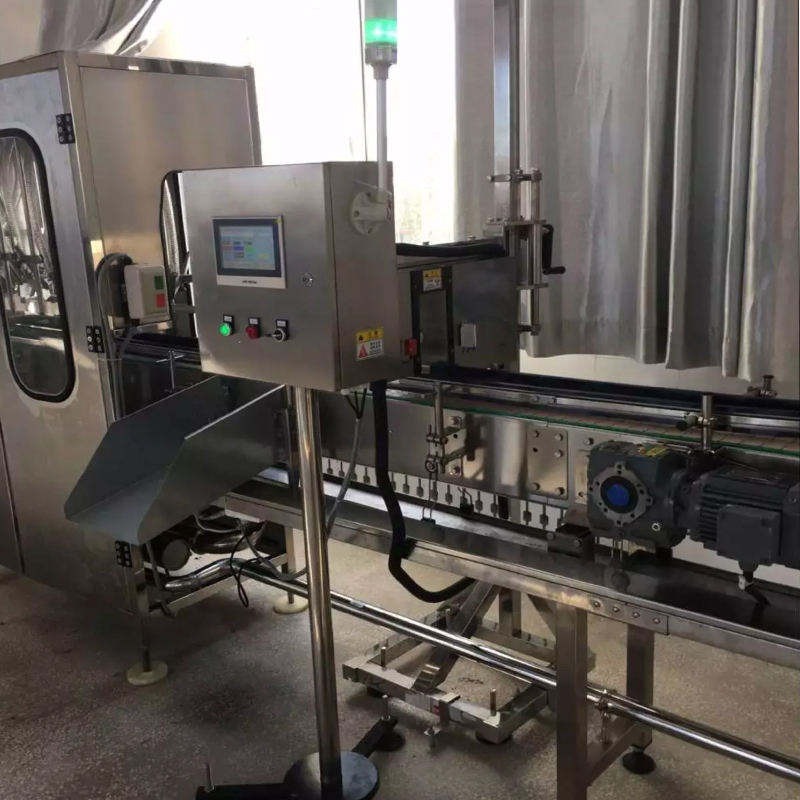

X-Ray væskeniveauinspektionsmaskine til højhastighedspåfyldningslinjer

Hvorfor røntgen i stedet for optisk eller højfrekvent sensing

Optiske og mange højfrekvente niveaukontrollere fungerer kun pålideligt på gennemsigtige beholdere. I det øjeblik du kører aluminiumsdåser, mørk PET, trykte ærmer eller mærket glas, kæmper disse metoder.

Røntgeninspektion aflæser selve væskesøjlen uanset hvor uigennemsigtig emballagen er. Produkter passerer gennem en lavenergi røntgenscanningstunnel; beholdere med forskellige fyldningsniveauer blokerer strålen i forskellige mængder, hvilket giver tydelige aflæsninger ved modtageren. Systemet sammenligner hver aflæsning med dine definerede parametre og afviser alt uden for spec.

Dette gør én maskine levedygtig på tværs af blandet emballage - dåser i dag, PET i morgen - i stedet for at købe en separat teknologi for hver beholdertype. Uafhængige producenter i kategorien bekræfter, at X-rays kernefordel er gennemtrængende uigennemsigtig og metalemballage, hvor optiske sensorer ikke kan, som Daheng Imavision og Mic Machinery både bemærker for dåse- og mørkebeholderlinjer.

Vigtig og ærlig advarsel: Skum og skvulp kan påvirke aflæsningsnøjagtigheden på produkter med høj kulsyre eller hurtig bevægelse. Vi dimensionerer og placerer enheden til dit specifikke produkt og linjehastighed for at holde dette inden for den nominelle tolerance.

Hvem bruger denne maskine

Denne inspektør er bygget til fyldere, der ikke har råd til en beholder, der ikke er speciel, når en detailhylde:

• Drik - vand, sodavand, øl, kulsyreholdige drikke, juice, te, kold kaffe

• Mejeri og plantebaserede — mælk og lignende flydende produkter

• Mad - saucer, olier, krydderier og andre flydende fødevarer

• Farmaceutiske og kemiske — flydende medicin, opløsninger, rengøringsmidler

Den håndterer beholdere fra 60 ml til 1.000 ml (større størrelser fås på forespørgsel) på tværs af aluminiumsdåser, blikdåser, PET-flasker, PE-flasker og glasflasker.

Hvordan inspektion og afvisning fungerer

1. Scan — hver fyldt beholder passerer gennem røntgentunnelen på en enkeltsporet transportør.

2. Evaluer — systemet måler fyldningsniveauet og sammenligner det med din tærskel på lavt niveau.

3. Spor — en encoder monteret på transportørens synkronmotor tildeler hver defekt beholder et specifikt ID, så afvisning forbliver nøjagtig, selvom linjen stopper eller ændrer hastighed.

4. Afvisning — ikke-konforme beholdere kastes ud gennem et ≤15 cm mellemrum i autoværnet med samtidige hørbare og visuelle alarmer.

5. Saml — afviste genstande falder ned i en stiv opsamlingsbeholder, du placerer ved udkastningsstedet.

Fordi afvisning er bundet til et sporet container-id snarere end en timer, forårsager linjehastighedsudsving og stop ikke fejlafvisninger.

Nøglefunktioner

• Ikke-kontakt, in-line, ikke-destruktiv - ingen skade på produkt eller emballage.

• Encoder-baseret afvisningssporing - nøjagtigheden holder gennem linjestop og hastighedsændringer.

• Tilpasser sig automatisk til linjehastigheden - dynamisk inspektion i realtid uden manuel genindstilling.

• Separate inspektions- og kontrolskabe — forhindrer elektromagnetisk interferens for mere stabil drift.

• Rustfrit stål, forseglet hovedenhed — modstandsdygtig over for tåge og vanddråber til miljøer af afvaskningstypen.

• Røntgen afbryder, når den er inaktiv — ingen beholder, ingen emission; dette forlænger også røntgenkildens levetid.

• Hardwarekredsløb + indlejret OS — bygget til langsigtet, stabil kontinuerlig drift.

• 7-tommer berøringsskærm HMI — enkel betjening og hurtigt skift mellem beholdertyper.

• Ingen radioaktiv isotopkilde — bruger et soft-ray (røntgenrør) design; strålebeskyttelse er sikker og pålidelig.

Tekniske specifikationer

Som offentliggjort i Cassmans tekniske forslag (juni 2026). Den endelige konfiguration er skræddersyet til din container og linje.

Parameter	Specifikation
Maksimal gennemstrømning	36.000 flasker/time
Transportbåndets hastighed	≤ 1,6 m/s
Containermaterialer	Alu dåse, blik dåse, PET, PE, glas
Containerkapacitet	60 ml – 1.000 ml (større kan tilpasses)
Beholderens diameter	20 mm – 100 mm (komponentvalg varierer afhængigt af materialedensitet og diameter)
Statisk opløsning	±1 mm (skum/slibning kan påvirke nøjagtigheden)
Dynamisk opløsning	±1,5 mm (skum/skråning kan påvirke nøjagtigheden)
Afvisningsprocent (ikke-overensstemmende)	≥ 99,9 %
Detektionsomfang	Lavt væskeniveau
Strømforsyning	220 V, 50 Hz, enfaset (særlige spændinger på forespørgsel)
Samlet kraft	Ca. 1,0 kW
Styrespænding	24 V DC
Trykluft	4 bar (min.) – 12 bar (maks.), kundeleveret luftledning
Driftstemperatur	0°C – 40°C
Driftsfugtighed	≤ 95 % RH (ved 40°C)
HMI	7-tommer touchskærm, LED-baggrundsbelyst LCD
Boliger	Rustfrit stål, forseglet hovedenhed

Installation og integration

• Hvor det går: efter påfyldningsmaskinen, og enten før eller efter koderen.

• Linjekrav: monteres på en enkeltsporet transportør med et lige stykke på mindst 2 meter.

• Modifikation af transportbånd: Skær en rækværksafstand på ≤15 cm ved den lige sektion for at fungere som afvisningsudgang.

• Sammensætning: detektionsenhed, afvisningsenhed, strømfordelingsskab, HMI, elektroniske og mekaniske komponenter.

• Installationstid: fuldført inden for 24 timer på stedet.

Send os din transportørhøjde, linjehastighed og containertegninger, og vi vil bekræfte pasformen før produktion.

Kernekomponenter og kvalitet

Nøglekomponenter importeres for ydeevne og pålidelighed:

• Røntgenstråleudsender — Japan

• Røntgenmodtager — Japan

• HMI - Taiwan

På inspektionsresultater er systemet bygget til at yde sammenligneligt med førende internationale mærker som Heuft (Tyskland) og Krones (Tyskland), til en pris, der er egnet til dyrkning af fyldstoffer.

Certificeringer: CE, SGS, ISO 9001 kvalitetsstyring, TÜV og CSA, plus en Alibaba Verified Supplier-legitimation. Fremstillet af Jinan Cassman Machinery Co., Ltd. — 15 års erfaring, en 15.000 m² fabrik og en installeret base i 65 lande.

Ofte stillede spørgsmål

Er røntgenfyldningsinspektion sikkert? Gør det produktet radioaktivt?

Ja, det er sikkert. Maskinen bruger et lavenergi røntgenrør - ikke en radioaktiv isotopkilde - og emissionen stopper automatisk, når der ikke er nogen beholder til stede. Der er ingen resterende radioaktivitet i produktet, hvilket stemmer overens med, hvordan ikke-isotop-røntgenfyldningsinspektører beskrives på tværs af industrien, inklusive Thermo Scientific InScan.

Kan den inspicere aluminiumsdåser og uigennemsigtige flasker?

Ja. Det er hovedårsagen til at vælge røntgen frem for optisk sensing - den læser væskeniveauet gennem metaldåser, mørk PET, etiketter og trykte hylstre, der blokerer optiske og mange højfrekvente sensorer.

Hvad er den højeste hastighed, den kan køre?

Op til 36.000 flasker i timen ved en transportbåndshastighed på ≤1,6 m/s. Den nøjagtige hastighed afhænger af beholderens størrelse og diameter.

Hvor nøjagtig er den?

±1 mm statisk og ±1,5 mm dynamisk opløsning, med en ≥99,9% afvisningsprocent for ikke-konforme beholdere. Skum og skvulp kan påvirke nøjagtigheden, så vi tilpasser konfigurationen til dit produkt.

Hvad opdager den?

Lavt væskeniveau (underfyldning). Beholdere uden for specifikationer afvises automatisk med hørbare og visuelle alarmer.

Hvor lang tid tager installationen?

Installationen på stedet er afsluttet inden for 24 timer, forudsat at strækningen opfylder kravet om enkeltsporet 2 meter lige sektion.

---

Få en skræddersyet konfiguration

Fortæl os din beholdertype, kapacitet, linjehastighed og transportørlayout, og vi vil anbefale den rigtige konfiguration og bekræfte pasformen.
